تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | SDE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | عزم الدوران الناتج المقدر: | 2000 نيوتن |
| عقد العزم: | 13500 نيوتن | إمالة عزم الدوران: | 7500 نيوتن |
| الحمل المحوري: | 34 كيلو نيوتن | تحميل شعاعي: | 58 كيلو نيوتن |
| إبراز: | hydraulic slew motor,slewing gear,slewing gear |
||

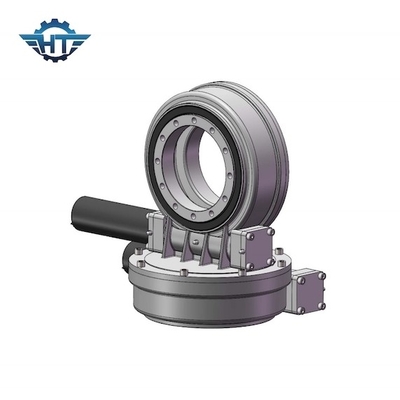

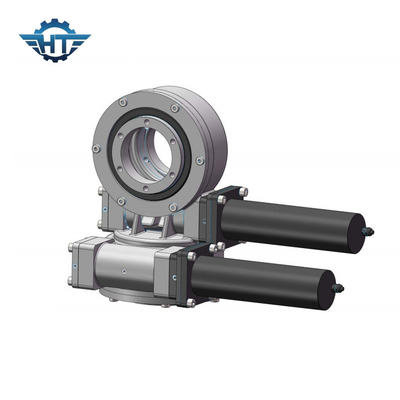

علبة التروس ذات المحور المزدوج 7 بوصة مع محرك كهربائي بتيار مستمر 24 فولت لنظام تتبع الطاقة الشمسية
وصف علبة التروس Slew Drive
تعد محركات الدوران ذات المحور المزدوج مثالية للمواقف التي تتطلب التدوير رأسيًا وأفقيًا.تشمل التطبيقات النموذجية أجهزة تتبع الطاقة الشمسية ثنائية المحور ، وأطباق القمر الصناعي والرادار ، والآلات التي تحتاج إلى تحريك 360 درجة في كلا الاتجاهين.يعتمد محرك الدوران في Hangtuo على التصميم المتكامل للميل والسمت ، والهيكل العام مضغوط ، مما يحل مشكلة التركيب المعقد لمخفض الانقسام ، ويقلل من الأجزاء الزائدة عن الحاجة ، ويقلل من معدل فشل المحرك الرئيسي ؛في نفس الوقت ، من أجل ضمان تحمل موثوق ، محرك الدوران السمتى يعتمد النظام محامل كروية عالية القوة بأربع نقاط تلامس ، والتي يمكن أن تتحمل لحظة انقلاب كبيرة مع تحمل قوة محورية معينة وقوة شعاعية.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
سمات
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. يلف محرك دودة في الداخل
3. متعدد الأسنان الاتصال لضمان حمولة عالية
4. وظيفة القفل الذاتي
