تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | محور واحد 5 بوصات |
|---|---|---|---|
| نسبة والعتاد: | 37: 1 | عزم الدوران الناتج المقدر: | 962 نيوتن |
| عقد العزم: | 30 كيلو نيوتن متر | إمالة عزم الدوران: | 6 كيلو نيوتن متر |
| نجاعة: | 40٪ | درجة حرارة العمل.: | -30 درجة مئوية + 80 درجة مئوية |
| إبراز: | slewing ring drive,worm drive motor,worm drive motor |
||

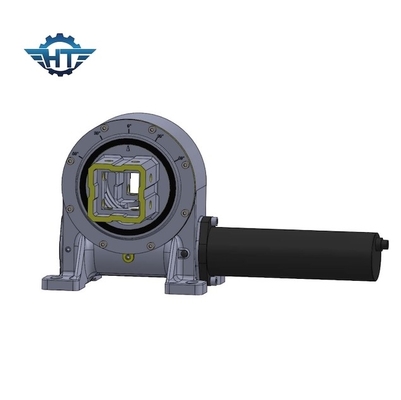

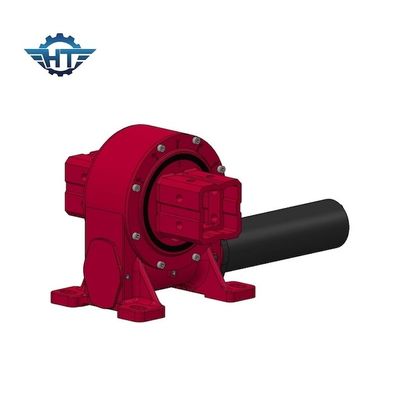

محرك الدوران والعتاد VE5 المغلق لنظام تتبع الشمس بنظام تحديد المواقع العالمي (GPS)
دودة العتاد الدوران محرك Descripiton
محرك الدوران في Hangtuoيتكون من السكن ، ومحمل الدوران ، والختم ، والدودة المغلفة مع بعض قطع الغيار المكتملة.يمكننا أيضًا إنتاج المحرك الإلكتروني والمحرك الهيدروليكي المستخدم في محركات الدوران ، والتي يمكن أن تتحرك في اتجاه عقارب الساعة ودوران اتجاه عقارب الساعة.
الموديل: VE5.0
مكان المنشأ: تشانغتشو ، الصين
الماركة: HT
النوع: مغلق
المواد: QT
عزم الخرج: 962 نيوتن متر
عزم الدوران المائل: 6000 نيوتن متر
عقد عزم الدوران: 30 كيلو نيوتن متر
التقييم المحوري الثابت: 16 كيلو نيوتن
التقييم الشعاعي الثابت: 27 كيلو نيوتن
نسبة التروس: 37: 1
نجاعة: 40٪
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
مزايا
1. لحظة انقلاب قوية على أساس حلقة الدوران
2. اعتماد محرك دودة مغلف
3. قيادة حمولة أكبر لاستخدام الاتصال متعدد الأسنان
4. أفضل وظيفة ثابتة ذاتية القفل
