تفاصيل المنتج:
|
| نموذج: | مخفض الدوران VE9 | ميزة: | عكس القفل الذاتي |
|---|---|---|---|
| نسبة: | 61: 1 | تطبيق: | نظام التتبع الذكي |
| سائق الجهد: | 12 فولت ، 24 فولت ، 48 فولت ، 220 فولت ، 230 فولت | فئة IP: | IP66 |
| اللون: | كما طلب | الكفاءة: | 40٪ |
| إبراز: | محرك الدوران العمودي الأحادي,محرك الدوران الدائري 48 فولت,محرك الدوران بالطاقة الشمسية 48 فولت |
||
9 بوصات ترس دوران عمودي واحد لربط نظام تتبع الطاقة الشمسية الذكي ذو المحور الواحد

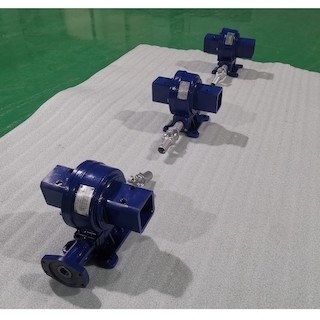

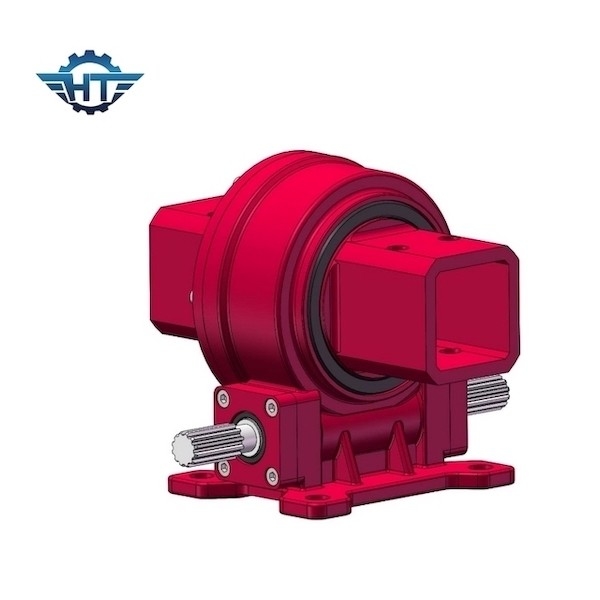

وصف علبة التروس العمودي Slew Drive VE9
يستخدم مخفض التروس جميع مستويات نقل التروس لتحقيق غرض التباطؤ.يتكون المخفض من أزواج تروس على جميع المستويات.على سبيل المثال ، يمكن استخدام ترس صغير لقيادة ترس كبير لتحقيق غرض معين من التباطؤ ، ثم يتم استخدام هيكل متعدد المراحل.، يمكن تقليل السرعة بشكل كبير.
التصميم العمودي VE9 هو أكبر نقطة مضيئة لمحركات الدوران Hangtuo ، التصميم الرأسي يستخدم بشكل أساسي لنظام تعقب الطاقة الشمسية ، الهيكل الخاص يبسط الهيكل المعقد لقوس نظام التتبع الشمسي أحادي المحور ، مما يقلل من تكلفة النظام بأكمله ، العمودي يلعب التصميم دورًا أكثر تنافسية في سوق تعقب الطاقة الشمسية.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
إن أكثر تطبيقات محرك الدوران شيوعًا لمحركات الدوران ثنائية المحور هي أجهزة تعقب الطاقة الشمسية ثنائية المحور ، مثل المروحيات والخلايا الكهروضوئية المركزة (CPV) ، وأطباق القمر الصناعي أو الرادار.تشمل التطبيقات الأخرى مصاعد السيارات ، ومحددات تحديد موضع الذراع الآلية ، ومعدات المسرح.
مواصفات محدد موضع مزدوج المحور SDE
