تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو | نموذج: | VE9 |
|---|---|---|---|
| نسبة والعتاد: | 61: 1 | عزم الدوران الناتج المقدر: | 7320 نيوتن |
| عقد العزم: | 55000 نيوتن | إمالة عزم الدوران: | 16300 نيوتن |
| نجاعة: | 40٪ | طلب: | نظام التتبع الكهروضوئي |
| إبراز: | hydraulic slew motor,slewing gear,slewing gear |
||

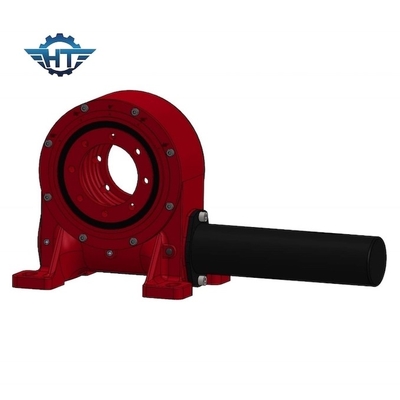

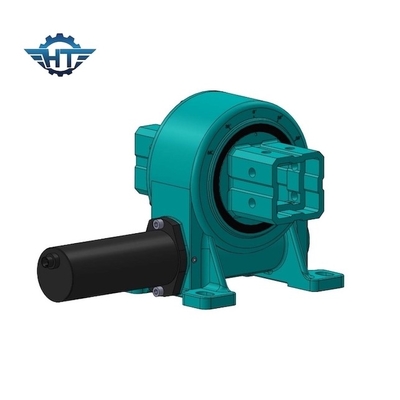

110 مم مربع الإخراج VE9 Solar Slew Drive ، سهل التركيب والصيانة لنظام التتبع الكهروضوئي
المربّع الناتج VE9 Solar Slew Drive الوصف
تعد محركات الدوران ذات التروس الدودية أكثر الحلول فعالية من حيث التكلفة والأمثل لأجهزة تعقب الكهروضوئية أحادية المحور.تم تصميمها واختبارها وضمان الدقة والأداء لمدة 30 عامًا في الحقل.
بالمقارنة مع أجهزة التعقب الكهروضوئية الثابتة التي يمكن أن تنتج أعلى مستويات الطاقة فقط عندما تكون الشمس في الزاوية المثلى للوحة ، يمكن أن تكون أجهزة التتبع الكهروضوئية نحو الشمس مباشرة من شروق الشمس إلى غروبها.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
مزايا
1. دوران ± 60 درجة ، التوقف الثابت / الحد الثابت داخل محرك الأقراص في حالة فشل التحكم في البرنامج
2. توصيل محرك القيادة من الجانب الأيسر أو الأيمن
3. أثناء التثبيت ، ليس من الضروري تعديل خلوص التروس.تم تعيين هذا بالفعل من قبل المنتج قبل المصنع
4. تركيب بسيط وصيانة منخفضة
5. الاستخدام الرشيد للفضاء
6. الترس ذاتي القفل.لذلك الفرامل ليست ضرورية
7. طريقة سهلة وطلاقة للبدء والتوقف
