تفاصيل المنتج:
|
| مواد: | كيو تي | رقم الموديل: | SDE21 " |
|---|---|---|---|
| يكتب: | دودة وديدان | أوقات الحياة: | 30 سنه |
| تصنيع المعدات الأصلية: | متوفرة | طلب: | نظام تتبع الطاقة الشمسية |
| نسبة: | 125: 1 | السكن المغلق: | نعم |
| إبراز: | slewing ring drive,worm drive motor,worm drive motor |
||

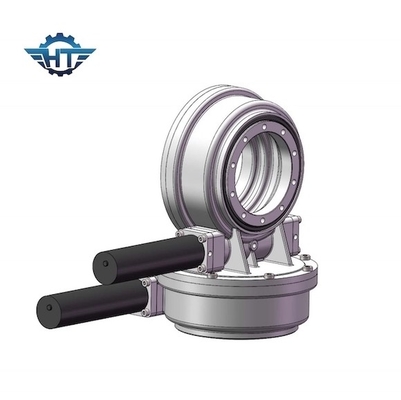

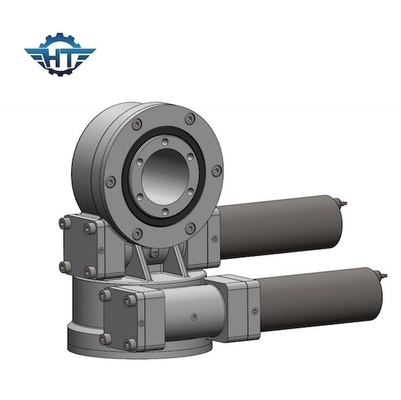

التروس الحلزونية المغلقة ذات المحور المزدوج طراز محرك التدوير SDE21 مع محرك AC 380 لتتبع الطاقة الشمسية
وصف محرك الدوران ذو المحور المزدوج المغلق
تستخدم محركات Slew تقنية دودة الساعة الرملية الحاصلة على براءة اختراع لتوفير أقصى قدر من التحكم ودعم الحركة.تشغل التروس الدودية الخاصة بنا من 5 إلى 11 سنًا على خط ميل الترس الدائري من المسمار اللولبي للساعة الرملية ، وهو ما يمثل مشاركة أسنان أعلى من الديدان القياسية ، مما يمنح صندوق التروس قدرًا أكبر من الثبات والقوة.تعرف على المزيد حول تقنية الساعة الرملية.
يعد تطبيق محرك الدوران الأكثر شيوعًا لمحركات الدوران ثنائي المحور عبارة عن أجهزة تعقب شمسية ثنائية المحور ، مثل المروحيات والخلايا الكهروضوئية المركزة (CPV) ، وأطباق القمر الصناعي أو الرادار.تشمل التطبيقات الأخرى مصاعد السيارات ، ومحددات تحديد موضع الذراع الآلية ، ومعدات المسرح.
مواصفات محدد الموضع ثنائي المحور SDE
محركات الدوران ثنائية المحور SDE مضمونة لحياة ميدانية تبلغ 30 عامًا لتحديد المواقع بدقة ثلاثية الأبعاد.تخلق محركات SDE حلاً فعالاً وموثوقًا في محرك أقراص واحد.نحن نؤهل جميع المكونات والمواد الخام لدينا باستخدام المعايير المحددة بشهادات ISO 9001 ، CE لزيادة العمر الميداني إلى أقصى حد.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
التطبيقات
يمكن أن يؤدي تصميم السمت والارتفاع المدمج والمغلق إلى تحسين دقة التتبع وكفاءة توليد الطاقة.
