تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو | رقم الموديل: | SE14 |
|---|---|---|---|
| يكتب: | دودة وديدان | أوقات الحياة: | 30 سنه |
| OEM: | متوفرة | طلب: | محطة توليد الطاقة المركزة |
| نسبة: | 85: 1 | السكن المغلق: | نعم |
| إبراز: | slewing ring drive,small slew drive,small slew drive |
||

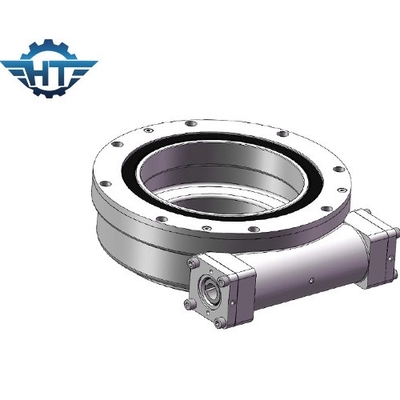

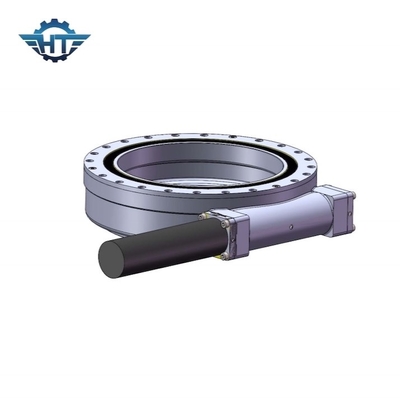

علبة التروس ذات المحور المفرد 14 بوصة ذات القفل الذاتي مع محرك متدرج لمحطة توليد الطاقة المركزة
وصف محرك Slew القفل الذاتي
يعد تطبيق محرك الدوران الأكثر شيوعًا لمحركات الدوران أحادية المحور هو نظام التتبع الشمسي الأفقي أحادي المحور.نظام تتبع المحور المفرد هو نوع من وحدات الطاقة التي يمكن أن تبقي الألواح الشمسية في مواجهة الشمس من الشرق إلى الغرب وتجعل الضوء الشمسي يشع اللوح الشمسي عموديًا عندما يتحرك.يمكن لمحرك الدوران الأحادي المحور تحسين دقة التتبع وكفاءة توليد الطاقة مما يعني أن محرك الدوران المفرد قادر على إنشاء حل فعال وموثوق في محرك واحد.يمكن تركيب محركات الأقراص ذات المحور المفرد للـ PV عموديًا.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
الخصائص والمزايا
1. دقة عالية للسماح للنظام بالتتبع الأوتوماتيكي بالكامل بطريقة دقة أعلى
2. لتحقيق خرج طاقة أكبر بنسبة 45٪ تقريبًا من نظام التثبيت الثابت
3. سهولة التركيب والتعامل
4. سهولة الصيانة
مجالات التطبيق
تعد محركات الدوران مثالية للمواقف التي تتطلب حمل الحمل وعزم الدوران من نفس علبة التروس.تشمل التطبيقات النموذجية أجهزة التعقب بالطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات أدوات الزيت ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات.
كيف تختار الحجم المناسب لمحركات الدوران؟
إن اختيار الحجم المناسب لمحركات الدوران من أجل تجنب ليس فقط نقص الأداء أو فائض الأداء يلعب دورًا مهمًا في تحقيق حلول فعالة من حيث التكلفة.
يرجى تزويدنا بالمعلومات التالية من أجل تحديد محرك الدوران المناسب:
1. التطبيق
2. إخراج القبعة المطلوبة.إذا لم تكن لديك فكرة واضحة عن تلك البيانات ، فما عليك سوى إخبارنا بالحمل ، على سبيل المثال ، وزن الألواح وأقواس التثبيت على محرك الدوران الخاص بنا.
3. أبعاد الحمولة وأكبر رياح في منطقتك في السنوات العشر الماضية والتي تُستخدم لحساب ما إذا كان محرك الأقراص الذي أوصينا به يمكن أن يتحمل الحمل الأقصى عندما تأتي الرياح العاتية.
4. سرعة الإخراج المطلوبة والتي ستساعدنا على التوصية بالمحركات المناسبة لك.
5. معلومات أخرى مثل رد الفعل العكسي ، والطلب على درجة IP ، إلخ
