تفاصيل المنتج:
|
| نموذج: | 9 بوصة | نسبة والعتاد: | 61: 1 |
|---|---|---|---|
| كفاءة: | 40٪ | يكتب: | أفقي |
| التطبيق: | محطة للطاقة الشمسية | خدمة صانعي القطع الاصلية: | متاح |
| مكان المنشأ: | تشانغتشو ، الصين | سائق: | 24vdc موتورز |
| إبراز: | hydraulic slew motor,slewing gear,slewing gear |
||

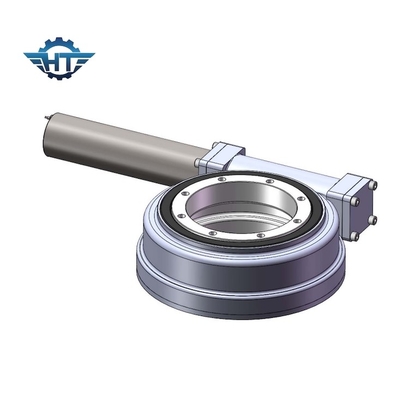

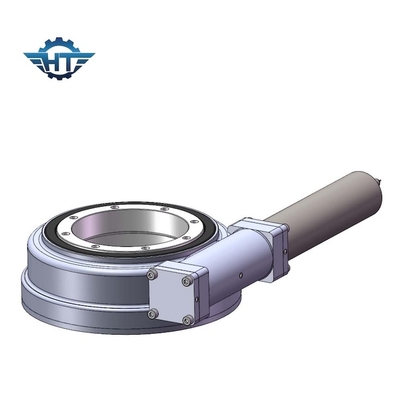

تتبع محرك Sun Solar Slew مع طلاء مسحوق بلاستيك من درجة IP66 لمحطة الطاقة الشمسية
وصف
هناك العديد من أنواع محركات الأقراص الكبيرة ، والتي يمكن اختيارها مع مراعاة العوامل التالية.
1. سعة التحميل والاتجاه والخصائص: محرك الدوران مناسب لتحمل الأحمال الخفيفة ، ومحامل الأسطوانة مناسبة للأحمال الثقيلة وأحمال التصادم.عندما يكون المحمل المتداول خاضعًا للحمل المحوري النقي ، يتم تحديد محمل الدفع بشكل عام ، وعندما يكون المحمل المتداول خاضعًا لحمل شعاعي نقي ، يتم تحديد محمل الكرة ذو الأخدود العميق أو محمل الأسطوانة الأسطوانية القصيرة بشكل عام ، وعندما يكون الجهاز الدوار تتعرض لحمل شعاعي نقي ، وهناك أيضًا حمل محوري صغير ، يمكنك اختيار محمل كروي ذو أخدود عميق ، ومحمل كروي ملامس زاوي ، ومحامل أسطوانية مدببة وكرات تمركز أو محامل أسطوانية.عندما يكون الحمل المحوري كبيرًا ، يمكن تحديد زاوية التلامس للمحامل الكروية ذات التلامس الزاوي ومحامل الأسطوانة المخروطية ، أو استخدام محامل الجاذبية ومحامل الدفع مجتمعة ، والتي تكون مناسبة بشكل خاص للأحمال المحورية العالية للغاية أو المتطلبات الخاصة ذات المحاور الكبيرة الاستعلاء.
2. السرعة المسموح بها: بالنسبة لأنواع محركات الأقراص المختلفة ، بشكل عام ، فإن المحامل ذات الاحتكاك الصغير وسعة التسخين المنخفضة مناسبة للسرعات العالية.يجب أن يسعى التصميم إلى أن تعمل المحامل الدوارة في ظروف أقل من سرعة الدوران القصوى.
3. الصلابة: عندما تتحمل محامل وحدة القيادة الكبيرة الحمولة ، ستنتج حلقة المحمل ومكان التلامس للجسم المتداول تشوهًا مرنًا ، وتكون كمية التشوه متناسبة مع الحمل ، وتحدد نسبته حجم صلابة المحمل.يمكن تحسين صلابة المحمل بشكل عام عن طريق التشديد المسبق للمحمل.بالإضافة إلى ذلك ، في تصميم دعم المحمل ، يمكن أيضًا أن يحسن الجمع بين المحامل وترتيبها من صلابة دعم المحمل.
4. ضبط الأداء وخطأ التثبيت: بعد تحميل المحمل في موضع العمل ، سينتج سوء التركيب والموضع بسبب أخطاء التصنيع.في هذا الوقت ، بسبب الصيد بالعمود والتمدد الحراري وأسباب أخرى ، يتحمل المحمل الكثير من الأحمال ، مما يتسبب في أضرار مبكرة.يمكن لمحامل التمركز التلقائي التغلب على العيوب الناتجة عن أخطاء التثبيت من تلقاء نفسها ، وبالتالي فهي مناسبة لمثل هذه الاستخدامات.
5. تركيب وتفكيك محرك الدوران: محامل أسطوانية مستدقة ، محامل أسطوانية ومحامل أسطوانية مدببة ، إلخ ، تنتمي إلى الحلقة الداخلية والخارجية ويمكن فصل أنواع المحامل (أي ما يسمى بالمحامل المنفصلة) ، سهلة التركيب والتفكيك .
معلمات سلسلة SE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
