تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | عمودي 5 بوصات |
|---|---|---|---|
| يكتب: | دودة وديدان | ضمان: | 3 سنوات |
| تصنيع المعدات الأصلية: | متوفرة | دعم فني: | الحياة كلها |
| طلب: | محطة CSP | نسبة: | 37: 1 |
| إبراز: | محرك الدوران العمودي أحادي المحور,محرك الدوران العمودي 5 بوصة,محرك الدوران العمودي مع محرك متدرج |
||

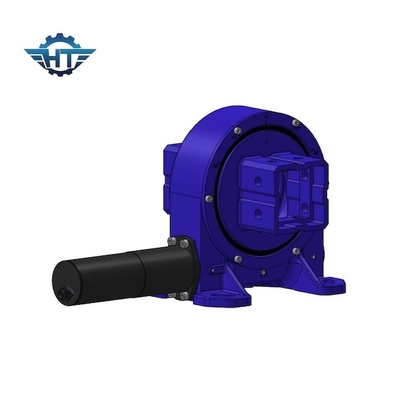

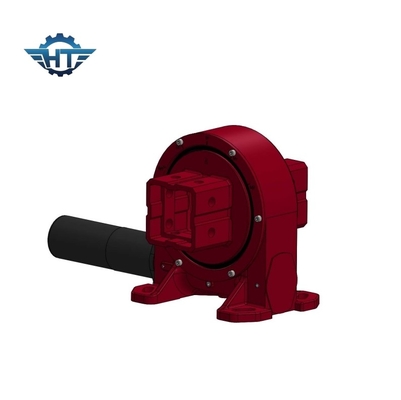

محرك سلسلة عمودي 5 بوصة ذو محور واحد موثوق به مع محرك متدرج لمحطة CSP
وصف محرك الدوران ذو المحور المفرد
المواصفات: توفر أحجام النماذج الأساسية لدينا مستويات أداء تتراوح من 1500 نيوتن متر إلى 11200 نيوتن متر من عزم الدوران ، و 100 نيوتن متر إلى 20 ألف نيوتن متر من عزم الدوران الناتج ، و 5000 نيوتن متر إلى 89000 نيوتن متر من عزم الدوران المائل ، ونسب تخفيض علبة التروس من 30: 1 حتى 150: 1.من خلال إرفاق علبة تروس كوكبية ، يمكن أن تكون نسبة التروس أعلى.يمكن تركيب المحركات أفقيًا أو رأسيًا أو على مجموعة من المحاور المتعددة.
الموثوقية: يتم ضمان محركات الدوران ثنائية المحور SDE الخاصة بنا لمدة 30 عامًا من العمر الميداني لتحديد المواقع بدقة ثلاثية الأبعاد.تخلق محركات SDE حلاً فعالاً وموثوقًا في محرك أقراص واحد.نحن نؤهل جميع المكونات والمواد الخام لدينا باستخدام المعايير المحددة بشهادات ISO 9001 ، CE لزيادة العمر الميداني إلى أقصى حد.
الأداء: تستخدم محركات الأقراص الكبيرة لدينا تقنية دودة الساعة الرملية الحاصلة على براءة اختراع لتوفير أقصى قدر من التحكم ودعم الحركة.تشغل التروس الدودية الخاصة بنا من 5 إلى 11 سنًا على خط ميل الترس الدائري من المسمار اللولبي للساعة الرملية ، وهو ما يمثل مشاركة أسنان أعلى من الديدان القياسية ، مما يمنح صندوق التروس قدرًا أكبر من الثبات والقوة.تعرف على المزيد حول تقنية الساعة الرملية.
التطبيقات: أكثر تطبيقات محرك الدوران شيوعًا لمحركات الدوران ثنائية المحور هي أجهزة التعقب الشمسية ثنائية المحور ، مثل المروحيات والخلايا الكهروضوئية المركزة (CPV) ، وأطباق القمر الصناعي أو الرادار.تطبيقات أخرى مثل مصاعد السيارات وأجهزة تحديد موضع الذراع الآلية ومعدات المسرح.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
سمات
من خلال استخدام دودة الساعة الرملية ، تتمتع محركات الأقراص بالميزات التالية:
1) ارتفاع عزم الدوران الناتج وحمل الحمل
2) أعلى دقة تتبع
3) مقاومة قوية للتآكل وختم فعال
كيف تختار الحجم المناسب لمحركات الدوران؟
إن اختيار الحجم المناسب لمحركات الدوران من أجل تجنب ليس فقط نقص الأداء أو فائض الأداء يلعب دورًا مهمًا في تحقيق حلول فعالة من حيث التكلفة.
يرجى تزويدنا بالمعلومات التالية من أجل تحديد محرك الدوران المناسب:
1. التطبيق
2. إخراج القبعة المطلوبة.إذا لم تكن لديك فكرة واضحة عن تلك البيانات ، فما عليك سوى إخبارنا بالحمل ، على سبيل المثال ، وزن الألواح وأقواس التثبيت على محرك الدوران الخاص بنا.
3. أبعاد الحمولة وأكبر رياح في منطقتك في السنوات العشر الماضية والتي تُستخدم لحساب ما إذا كان محرك الأقراص الذي أوصينا به يمكن أن يتحمل الحمل الأقصى عندما تأتي الرياح العاتية.
4. سرعة الإخراج المطلوبة والتي ستساعدنا على التوصية بالمحركات المناسبة لك.
5. معلومات أخرى مثل رد الفعل العكسي ، والطلب على درجة IP ، إلخ
