تفاصيل المنتج:
|
| نموذج: | SDE5 | نسبة والعتاد: | 37: 1 |
|---|---|---|---|
| عزم الدوران الناتج المقدر: | 800 نيوتن | عقد العزم: | 9200 نيوتن |
| إمالة عزم الدوران: | 6000 نيوتن | كفاءة: | 40٪ |
| رد فعل عنيف: | 0.15 درجة | ميزة: | محور مزدوج ذاتي القفل |
| إبراز: | محرك دوران كهربائي منخفض السرعة,محرك دوران كهربائي 6000 نيوتن متر,عزم دوران قابل للإمالة |
||

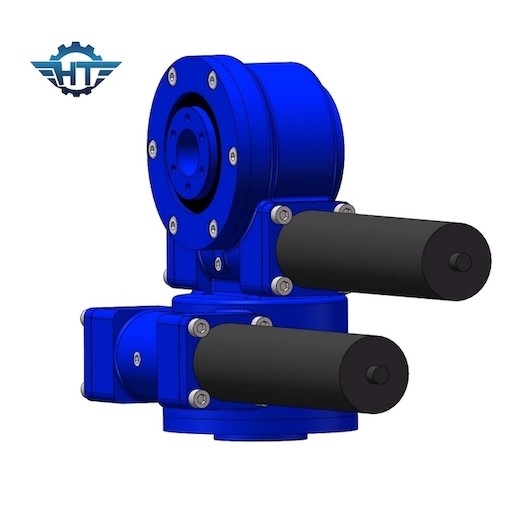

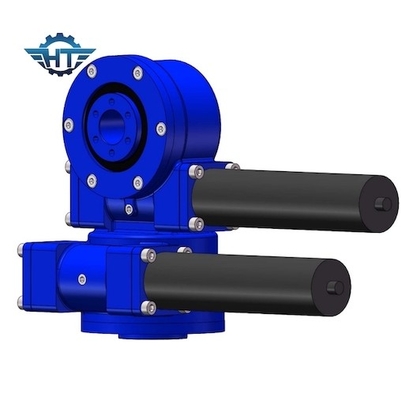

علبة التروس ذات المحور المزدوج منخفضة السرعة SDE5 لأنظمة التتبع الكهروضوئية عالية الدقة
وصف علبة التروس ذات المحور المزدوج
يتميز محرك الدوران الخاص بنا بلحظة انقلاب قوية ويعتمد محرك دودي مغلف ، والذي يمكنه دفع أحمال أكبر مع ملامسة أسنان متعددة ، ولديه وظيفة القفل الذاتي لتعزيز سلامة النظام.تتراوح محركات الأقراص الكبيرة في الأداء من 6 كيلو نيوتن متر إلى 220 كيلو نيوتن متر من عزم الدوران ، وعزم دوران ناتج من 200 نيوتن متر إلى 63 كيلو نيوتن متر ، و 500 نيوتن متر إلى 271 كيلو نيوتن متر سعة تحميل لحظة الإمالة ونسب التروس من 31: 1 إلى 156600: 1.يمكن أن يكون التثبيت أفقيًا أو رأسيًا أو متعدد المحاور.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
الأبعاد والمعلمات المذكورة أعلاه يمكن تحديثها أو تعديلها ، للحصول على أبعاد ومعايير أكثر تفصيلاً ، يرجى الرجوع إلى رسومات المبيعات لدينا.
تصميم خاص حسب التطبيقات والمشاريع المختلفة
يمكن أن تتطابق مع أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات المؤازرة ، إلخ.
يمكن رش سطح جهاز القيادة الدوارة بأي لون وفقًا لمتطلبات العميل
أبليكاتونس
تم تصميم محركات الدوران لدينا من أجل عمر طويل وصيانة منخفضة.إنها تتطلب مساحة تركيب صغيرة جدًا ولكنها تستطيع تحمل الأحمال القصوى.هذا هو السبب في أنها الحل للعديد من التطبيقات: محركات الدوران للغابات ، والزراعة ، والتعدين ، والمنصات المأهولة ، والعديد من التطبيقات البحرية بالإضافة إلى بناء الآلات والهندسة ، وأنظمة تتبع الطاقة الشمسية المركزة ، وأنظمة تتبع الطاقة الشمسية أحادية المحور أو ثنائية المحور.
