تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | SDE5 " |
|---|---|---|---|
| نسبة والعتاد: | 37: 1 | عقد العزم: | 9200 نيوتن |
| إمالة عزم الدوران: | 6000 نيوتن | الحمل المحوري: | 16 كيلو نيوتن |
| تحميل شعاعي: | 27 كيلو نيوتن | كفاءة: | 40٪ |
| إبراز: | محرك Slew ذو المحور المزدوج SDE7,الختم المضاد للماء ذو المحور المزدوج,محرك حلقة الدوران ذو التحميل المحوري 16kN |
||

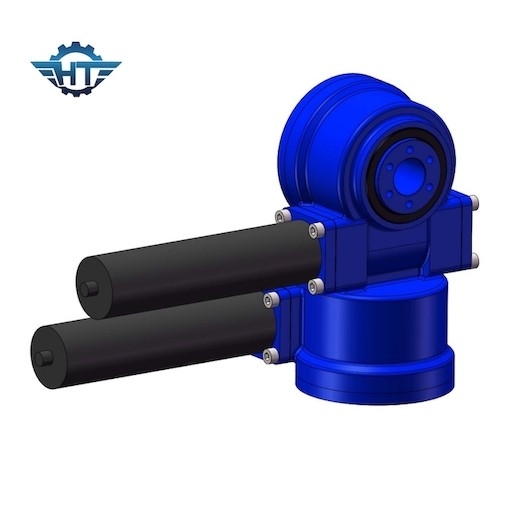

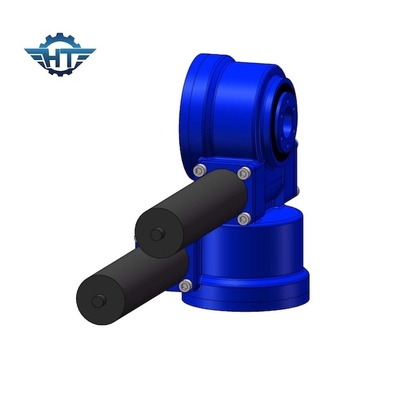

محرك الدوران ثنائي المحور SDE5 ، مانع تسرب المياه لأجهزة تعقب الطاقة الشمسية الكهروضوئية و CSP
وصف محرك الدوران ثنائي المحور SDE5
| اسم المنتج | محركات الدوران SDE5 بمحركات تروس 43 نانومتر |
| عزم الإخراج | 800 نيوتن |
| إمالة عزم الدوران | 6000 نيوتن |
| عقد العزم | 9200 نيوتن |
| التقييم المحوري الثابت | 16 كيلو نيوتن |
| التقييم الشعاعي الثابت | 27 كيلو نيوتن |
| بدائل المحرك | 380V / 220V AC Motor ، محرك متدرج ، محرك بدون فرشاة |
| نمط المنتجات | محور مزدوج ، CPV ، طبق شمسي ، مكافئ ، هيليوستات |
| ميزة التطبيق | نظام تعقب الطاقة الشمسية ، والآلات الصناعية |
إمالة عزم الدوران: عزم الدوران هو الحمل مضروبًا في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كان qorque الناتج عن الحمل والمسافة أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.
الحمولة الشعاعية: تحميل عمودي على محور الدوران
الحمل المحوري: تحميل موازٍ لمحور محمل الدوران
عزم الدوران الثابت: هو عزم الدوران العكسي ، عندما يدور محرك الأقراص بشكل عكسي ، ولا تتضرر الأجزاء ، يسمى أقصى عزم تم تحقيقه بعزم الدوران.
القفل الذاتي: فقط عند التحميل ، لا يستطيع محرك الدوران عكس التدوير وبالتالي يسمى القفل الذاتي.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
تطبيق
تم تصميم محركات الدوران الكهروضوئية الشمسية من سلسلة SDE من أجل
منتجات عالية الأداء تم تطويرها وتصميمها لأنظمة تتبع الطاقة الشمسية ، ومناسبة لأنظمة تتبع المحاور الكهروضوئية أحادية وثنائية المحور ، وأنظمة توليد الطاقة الكهروضوئية المركزة ، والمروحيات البرجية ، وتوليد طاقة الفراشة ستيرلينغ ، والتدفئة ، وتوليد الطاقة المركزة في الحوض ، والتدفئة وتطبيقات الطاقة الشمسية الأخرى في نظام التتبع.يمكن أيضًا تخصيصها وفقًا لاحتياجاتك.
