تفاصيل المنتج:
|
| مادة: | 42 كرمو ، كيو تي | نموذج: | SDE7A-57MHD |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | عزم الدوران الناتج المقدر: | 2000 نيوتن |
| عقد العزم: | 13500 نيوتن | إمالة عزم الدوران: | 13200 نيوتن |
| الحمل المحوري: | 34 كيلو نيوتن | تحميل شعاعي: | 58 كيلو نيوتن |
| إبراز: | محرك الدوران ذو المحور المزدوج المضاد للأشعة فوق البنفسجية,محرك الدوران ذو المحور المزدوج 220 فولت تيار متردد,220 فولت تيار متردد محرك دودة حلقة الانزلاق |
||

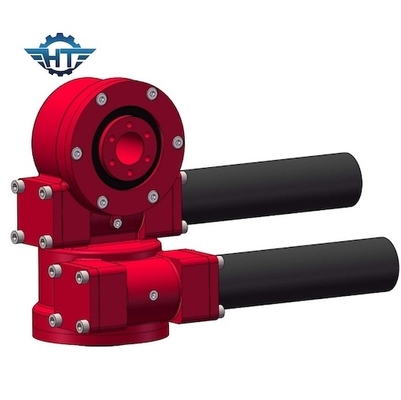

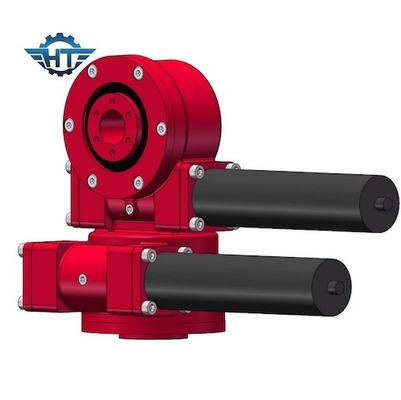

المضادة للأشعة فوق البنفسجية SDE7 ثنائي المحور الدوران العتاد لنظام تتبع الطاقة الشمسية قوس التركيب الكهروضوئية
SDE7 المزدوج محور الدوران ترس ديسكريبسيون
| اسم المنتج | محرك الدوران SDE7 مع محركات تروس 43Nm 24Vdc |
| عزم الإخراج | 980 نيوتن.723 قدم رطل |
| ماكس عزم الدوران الناتج | 1938 نيوتن.1429 قدم رطل |
| إمالة عزم الدوران | 7000 نيوتن.5163 قدم رطل |
| عقد العزم | 13200 نيوتن.9736 قدم رطل |
| التقييم المحوري الثابت | 133.20 كيلو نيوتن ؛29943 رطل |
| التقييم الشعاعي الثابت | 53 كيلو نيوتن ؛11977 رطل |
| التقييم المحوري الديناميكي | 31.90 كيلو نيوتن7171 رطل |
| التقييم الشعاعي الديناميكي | 27.91 كيلو نيوتن ؛6274 رطل |
| بدائل المحرك | 380V / 220V AC المحرك ؛السائر المحركات ؛فرش السيارات |
| نمط المنتجات | محور مزدوجمحور واحد |
| تطبيق | نظام تتبع ثنائي المحور ، CPV ، برج (TSP) ، هوائي أقمار صناعية |
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
سمات
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. يلف محرك دودة في الداخل
3. متعدد الأسنان الاتصال لضمان حمولة عالية
4. وظيفة القفل الذاتي
أبليكاتونس
يمتص محرك الدوران من سلسلة SDE مزايا محركات الدوران الرأسية والأفقية في عملية التصميم ، ولديه القدرة على الدوران في اتجاهات ثلاثية الأبعاد بزوايا أفقية وزوايا ميل في نفس الوقت.لمزيد من المعلمات التفصيلية ، يرجى الرجوع إلى جدول معلمات الأداء.بناءً على الهياكل الأفقية والعمودية ، قامت سلسلة ZSDE بتحسين دقتها بشكل كبير ، مما يجعلها تستخدم على نطاق واسع في الخلايا الكهروضوئية ، ونظام الطاقة الشمسية المركزة ، وتتبع هوائي القمر الصناعي الصغير.
