تفاصيل المنتج:
|
| مادة: | 42 كرمو ، كيو تي | نسبة والعتاد: | 31: 1 |
|---|---|---|---|
| عزم الدوران الناتج المقدر: | 600 نيوتن | عقد العزم: | 1500 نيوتن |
| إمالة عزم الدوران: | 5800 نيوتن | رد فعل عنيف: | 0.15 درجة |
| نوع الدوران: | الأفقي والرأسي | اللون القياسي: | راؤول 9006 |
| إبراز: | محرك حلقي بمحرك كهربائي,محرك حلقي دوار متعدد الأسنان,علبة تروس عزم دوران 600 نيوتن متر |
||

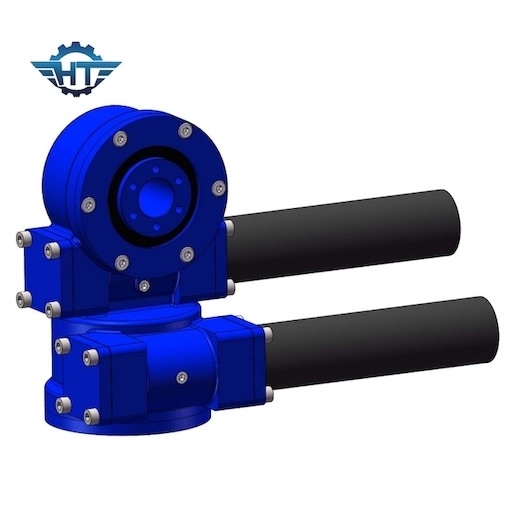

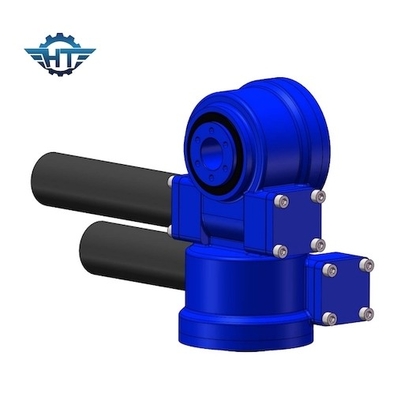

علبة التروس ذات المحور المزدوج SDE3 مع محرك كهربائي لنظام تتبع الألواح الشمسية
وصف علبة التروس ذات المحور المزدوج
تُستخدم محركات الأقراص الكبيرة للنقل المتزامن للقوى المحورية والشعاعية بالإضافة إلى نقل لحظات الإمالة.تتكون محركات الانزلاق من حلقة دوران كروية أو أسطوانية ومحركات هيدروليكية أو كهربائية ومبيت مغلق تمامًا.تم تصميم محركات الأقراص الكبيرة من سلسلة SE مع ترس دودي.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
سمات
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. يلف محرك دودة في الداخل
3. متعدد الأسنان الاتصال لضمان حمولة عالية
4. وظيفة القفل الذاتي
أبليكاتونس
في ظل الظروف التي يتم فيها استغلال موارد الطاقة الأحفورية المحدودة بشكل مفرط واستخدامها ، جذبت موارد الطاقة الشمسية التي لا تنضب اهتمامًا عالميًا.تتطور تكنولوجيا توليد الطاقة الكهروضوئية بسرعة.يتم تثبيت الوحدات الكهروضوئية على دعامة الخلايا الكهروضوئية.وفقًا لأشكالها الهيكلية المختلفة ، هناك نوعان: النوع الثابت ونوع التتبع.يتم تثبيت جهاز القيادة الدوارة على نظام توليد الطاقة الكهروضوئية التعقب ، بحيث تصبح الدعامة الثابتة نوع تتبع.لذلك ، يمكن تعديل زاوية العمل للوحدة الكهروضوئية وفقًا لارتفاع و / وزاوية سمت الشمس ، بحيث يمكن أن يكون سطح استقبال الضوء للوحدة الكهروضوئية متعامدًا مع أشعة الشمس في أي وقت.ممكن ، وبالتالي الحصول على المزيد من الطاقة الشمسية وزيادة توليد الطاقة.
