تفاصيل المنتج:
|
| نموذج: | معدات الدوران VE7 | سرعة: | سرعة منخفضة |
|---|---|---|---|
| نسبة والعتاد: | 51: 1 | عزم الدوران الناتج العادي: | 7344 نيوتن |
| عقد العزم: | 60 كيلو نيوتن متر | إمالة عزم الدوران: | 10 كيلو نيوتن متر |
| الانفعال الاقصى: | 7650 نيوتن | اللون القياسي: | راؤول 9006 |
| إبراز: | جهاز تعقب الطاقة الشمسية المنزلي الصغير Slew Drive,جهاز تعقب الطاقة الشمسية Slew Drive 60kNm,علبة التروس Slew Drive 60kNm عقد عزم الدوران |
||

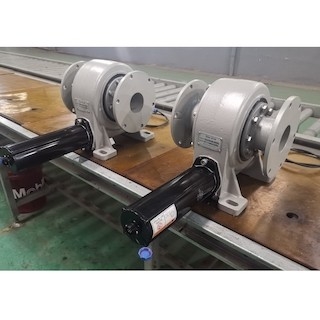

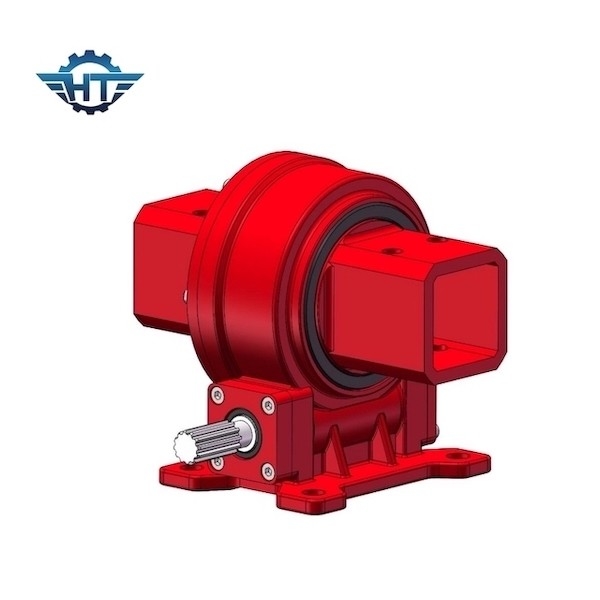

VE7 صغير الحجم أحادي المحور 51: 1 نسبة محرك الدوران لنظام تتبع الشمس الشمسية للمنزل
وصف محرك الدوران صغير الحجم
الأقواس الكهروضوئية عبارة عن هياكل خاصة تم تصميمها وتركيبها في نظام توليد الطاقة الكهروضوئية الشمسية لدعم الوحدات الكهروضوئية وإصلاحها وتدويرها.تحتاج الأقواس الكهروضوئية إلى الجمع بين التضاريس والمناخ وظروف الموارد الشمسية لموقع البناء لترتيب الوحدات الكهروضوئية في اتجاه وترتيب معين.والتباعد ثابت.من أجل جعل محطة الطاقة الكهروضوئية تحقق أفضل كفاءة في توليد الطاقة ، تم إنشاء شريحة نظام التتبع الكهروضوئي.نظرًا لأنه يحتاج إلى استخدامه لفترة طويلة في ظل ظروف عمل محددة ، فإن جهاز المحرك الدوار ، كأحد المكونات الأساسية في نظام الدوران لقوس التتبع الكهروضوئي ، يحتاج إلى خصائص ميكانيكية قوية مثل مقاومة ضغط الرياح ، وضغط الثلج المقاومة ومقاومة الزلازل ومقاومة التآكل لضمان قدرتها على العمل بشكل طبيعي في بيئات قاسية مختلفة مثل الرمال والمطر والثلج والزلازل وما إلى ذلك ، وعمر الخدمة مطلوب عمومًا للوصول إلى أكثر من 25 عامًا.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
أبليكاتونس
نظام تتبع المحور الأفقي ، 1 عمودي ، 2 عمودي ، 3 H إلخ. يمكننا توفير حلول مناسبة لترتيب الألواح الشمسية المختلفة.
CSP: فريسنل ، مكافئ
