تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | VE9 " |
|---|---|---|---|
| نسبة والعتاد: | 61: 1 | تطبيق: | نظام تتبع أفقي أحادي المحور |
| ميزة: | IP66 منزل مغلق | دودة جير: | مغلف مزدوج |
| كفاءة: | 40٪ | اللون القياسي: | راؤول 9006 |
| إبراز: | VE9 Solar Tracker Slew Drive,محرك Slew المقتفي بالطاقة الشمسية 24 فولت,محرك الدوران 24 فولت |
||

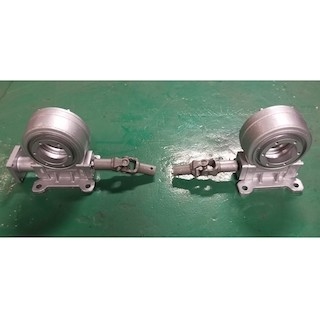

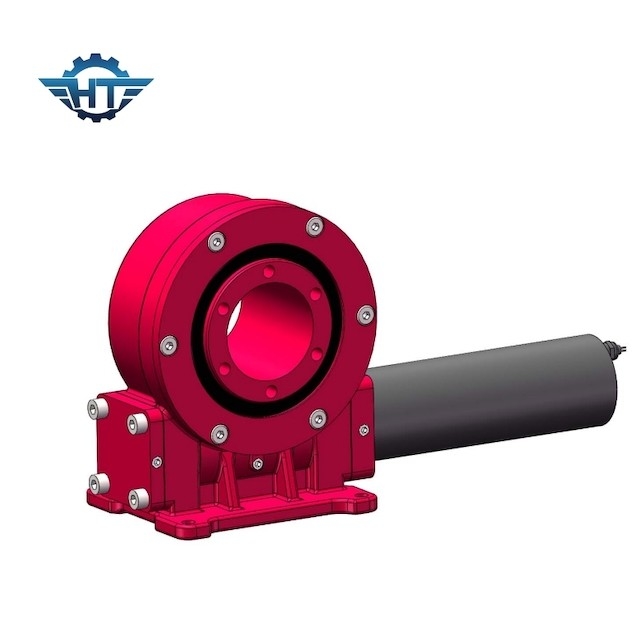

علبة التروس VE9 Slew Drive مع محرك 24V لنظام التتبع الأفقي ذي المحور المفرد
وصف علبة التروس VE9 Slew Drive
نموذج VE عبارة عن حل محرك دوران قوي مغلق التروس مجهز لتطبيقات دورة العمل العالية والسرعة المنخفضة (أقل من 1 دورة في الدقيقة).تطبيقه هو الطاقة الشمسية.
في المرحلة المبكرة من التطور الكهروضوئي ، تكون الدعامات الكهروضوئية كلها هياكل ثابتة ، وهي بسيطة نسبيًا في الهيكل ومنخفضة التكلفة.مع إلغاء الإعانات ، والوصول إلى الإنترنت بأسعار معقولة ، والطلب المتزايد على ربحية وكفاءة محطات الطاقة ، تلقى تتبع الأقواس باستخدام محركات الدوران أيضًا اهتمامًا متزايدًا من السوق.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
مزايا محرك الدوران VE9
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. من الصعب التوقف في الداخل في حالة حدوث خلل في نظام التحكم في البرنامج
3. يلف محرك دودة في الداخل
4. متعدد الأسنان الاتصال لضمان حمولة عالية
5. وظيفة القفل الذاتي
أبليكاتونس
نظام تتبع محور واحد
يتضمن نظام التتبع أحادي المحور المحور المفرد المسطح والمحور الأحادي المائل.
