تفاصيل المنتج:
|
| نموذج: | VE7 " | نسبة والعتاد: | 51: 1 |
|---|---|---|---|
| عزم الدوران الناتج المقدر: | 6120 نيوتن | عقد العزم: | 39 كيلو نيوتن متر |
| إمالة عزم الدوران: | 10 كيلو نيوتن متر | الانفعال الاقصى: | 10200 نيوتن |
| كفاءة: | 40٪ | اللون: | كما طلب |
| إبراز: | 6120 Nm Worm Gear Slewing Drive,45kg Worm Gear Slewing Drive,45kg worm drive slew ring |
||

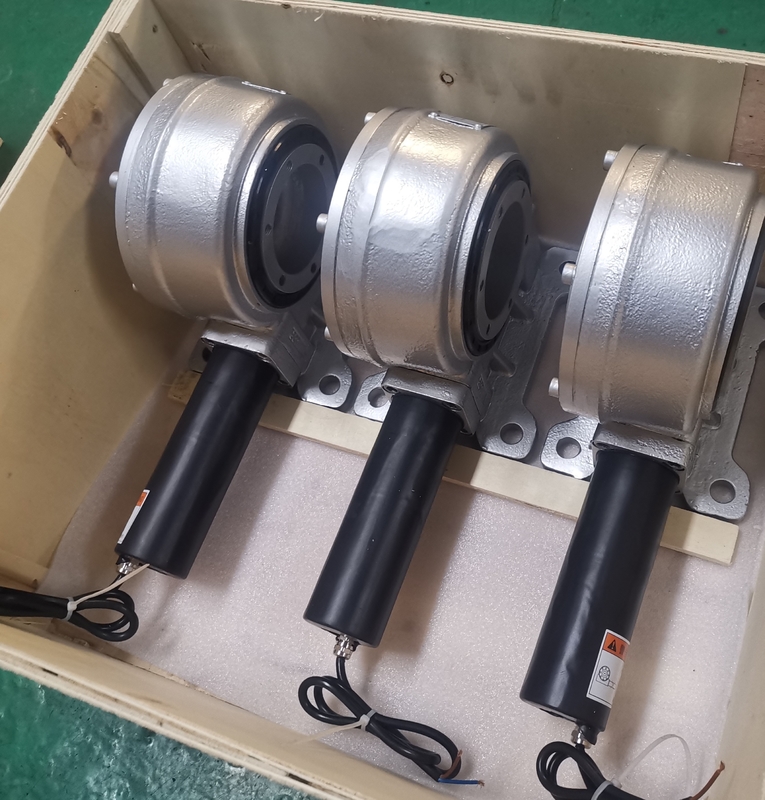

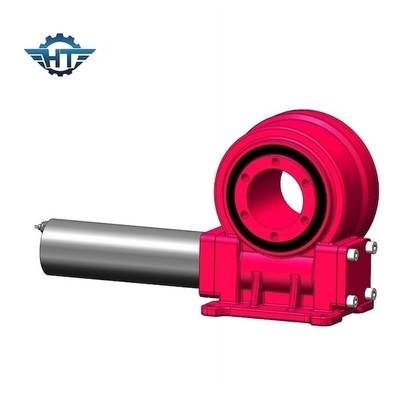

VE7 محامل الدوران الدودية أحادية المحور مع Nema23 لأنظمة تتبع الطاقة الشمسية
وصف محرك الأقراص نوع VE المغلق
المخفض الدوراني عبارة عن جهاز نقل مغلق مستقل بين المحرك الرئيسي وآلة العمل ، والذي يستخدم لتقليل السرعة وزيادة عزم الدوران لتلبية احتياجات العمل.في الوقت الحاضر ، تم توحيد المعلمات الرئيسية للمخفض ، مثل مسافة المركز ، ونسبة النقل ، والوحدة ، ومعامل عرض السن ، وما إلى ذلك.المخفض الدوار هو ترس محرك دودي لتحقيق تأثير التباطؤ.مدفوعة بالمحرك ، تدفع الدودة الحلقة الخارجية لمحمل الدوران للدوران ، وتخرج الحلقة الخارجية عزم الدوران من خلال الحافة ، ويتم تثبيت الحلقة الداخلية لمحمل الدوران في القاعدة.تستخدم المخفضات الدوارة على نطاق واسع في مجال توليد الطاقة الكهروضوئية الشمسية.
معلمات أداء VE7
| نموذج: | محرك الدوران VE7 | عقد العزم: | 39 كيلو نيوتن متر |
| عزم الدوران الناتج المقدر: | 6120 نيوتن | كفاءة: | 40٪ |
| إمالة عزم الدوران: | 10 كيلو نيوتن متر | دقة: | ≤0.1 درجة |
| تحميل محوري ثابت: | 110 كيلو نيوتن | القفل الذاتي: | نعم |
| تحميل شعاعي ثابت: | 60 كيلو نيوتن | وزن: | 45 كجم |
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
في التطوير المستمر للطاقة الشمسية الضوئية ، تم تحسين تكنولوجيا إنتاج الأنظمة الكهروضوئية بشكل مستمر واستخدمت على نطاق واسع في مختلف المجالات.النظام الكهروضوئي هو جهاز يقوم بتحويل الطاقة الضوئية مباشرة إلى طاقة كهربائية من خلال التأثير الكهروضوئي أو التأثير الكيميائي الضوئي.النظام الكهروضوئي هو الجزء الأساسي من نظام توليد الطاقة الشمسية والجزء الأكثر قيمة في نظام توليد الطاقة الشمسية.لا يمكن للأنظمة الكهروضوئية تحويل الطاقة الشمسية إلى طاقة كهربائية فحسب ، بل يمكنها أيضًا تخزين الطاقة الكهربائية في البطاريات ، أو استخدامها لدفع الأحمال.من أجل تحسين كفاءة توليد الطاقة للنظام الكهروضوئي وتقليل تكلفة توليد الطاقة ، يتم تعديل زاوية اللوح الشمسي بشكل عام بواسطة جهاز المحرك الدوار ، بحيث يمكن للوحة الشمسية تتبع الشمس بشكل فعال ، وبالتالي تحسين الاستخدام بشكل فعال معدل الألواح الشمسية وتحسين كفاءة توليد الطاقة.
