تفاصيل المنتج:
|
| النوع: | مغلق | التطبيق: | آلات البناء |
|---|---|---|---|
| سائق: | المحرك الهيدروليكي | الصف IP: | IP66 |
| اللون: | كما طلب | الكفاءة: | 40٪ |
| النموذج: | VE9 | نسبة: | 61: 1 |
| إبراز: | slewing drive for solar tracking system,solar tracker drive,solar tracker drive |
||

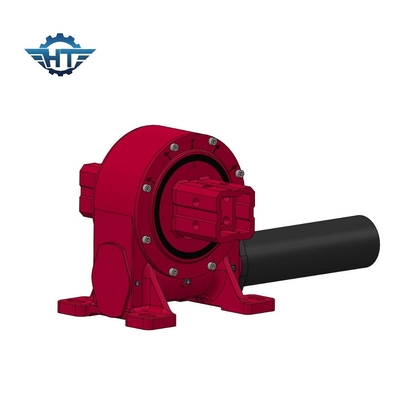

الديدان العمودية العجلة المزدوجة مع الدودة ساعة الرمال للترابط نظام تتبع محور واحد
وصف محرك الدفع
التصميم الرأسي هو أكبر نقطة مشرقة في محركات (هانغتو) المتحركة التصميم الرأسي يستخدم بشكل رئيسي لنظام تعقب شمسيالبنية الخاصة تبسط البنية المعقدة لنظام التتبع الشمسي ذو المحور الواحد، خفض تكلفة النظام بأكمله، والتصميم الرأسي يلعب دورا أكثر تنافسية في سوق تعقب الطاقة الشمسية.
البيانات التقنية للدفع المتحرك لسلسلة VE
| النموذج | النسبة | عزم دوران الخروج القياسي (N.m) | عزم الدوران الميل (Nm) | عزم الدوران (Nm) | الحمل المحوري (kN) | الحمل الشعاعي (ك.ن) | الكفاءة | الدقة (°) | القفل الذاتي | الوزن (كيلوغرام) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | نعم.. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | نعم.. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | نعم.. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | نعم.. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | نعم.. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | نعم.. | 65 |
| أربعة عشر | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | نعم.. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | نعم.. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | نعم.. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | نعم.. | 251 |
| الطراز: | VE9 | مكان المنشأ | تشانغتشو، الصين |
| العلامة التجارية | (هانغتو) | النوع | مرفق |
| المواد | 42CrMo،50Mn | عزم الدوران | 7320 ن.م |
| لحظة الانحناء عزم الدوران | 18300 ن.م | عزم الدوران | 51000 ن.م |
| معدل المحور الساكن | 90 CN | التصنيف الإشعاعي الثابت | 160 CN |
| تصنيف المحوري الديناميكي | 45 CN | التصنيف الديناميكي الإشعاعي | 80 CN |
| نسبة العجلات | 61:1 | الكفاءة | 40% |
التطبيقات
التطبيق الأكثر شيوعًا للدفع المتحرك للدوائر المتحركة هو أجهزة تتبع الطاقة الشمسية ذات المحورين ، مثل أجهزة التحكم في الطاقة الشمسية والطاقة الشمسية المركزة (CPV) ، وأطباق الأقمار الصناعية أو الرادار.تطبيقات أخرى تشمل مصاعد السيارات، أجهزة وضع الذراعين الروبوتية، ومعدات المسرح.
مواصفات جهاز تحديد المواقع ذو المحورين SDE
الخصائص
1تصميم مغلق عمودي بمخرج واحد أو مزدوج.
2. باستخدام عدادات الدودة الساعة الرملية، التواصل متعددة الأسنان، نقل عزم دوران عالية لمقاومة حمولة أكبر.
التطبيقات
هناك العديد من التطبيقات التي يمكن استخدام محرك الدوران فيها ، لأنها مناسبة بشكل أساسي للتطبيقات التي تتطلب حمولة للحفاظ على الطاقة وعزم الدوران.
تتضمن التطبيقات النموذجية لدفع الدفع المتحرك، على سبيل المثال لا الحصر:
1-مراقب شمسي
2توربينات الرياح
3.الرفع للرجال
4آلات الهيدروليك
5-مُتعامل عن بعد
6الحفرة
7. إرفع
8رافعات
9معدات الحفر
10المعدات العسكرية
