تفاصيل المنتج:
|
| نموذج: | 9 بوصات محور واحد | نسبة والعتاد: | 61: 1 |
|---|---|---|---|
| كفاءة: | 40٪ | محرك: | الكهربائية ، الهيدروليكية ، السائر ، المؤازرة |
| تثبيت: | شنت عمودي | تطبيق: | أعلى سقف مائل تعقب الشمسية |
| دقة: | 0.15 درجة | خدمة صانعي القطع الاصلية: | متاح |
| إبراز: | محرك الدوران المغلق VE9 CE,محرك الدوران المغلق IP66 الختم,محرك الدوران الختم IP66 |
||

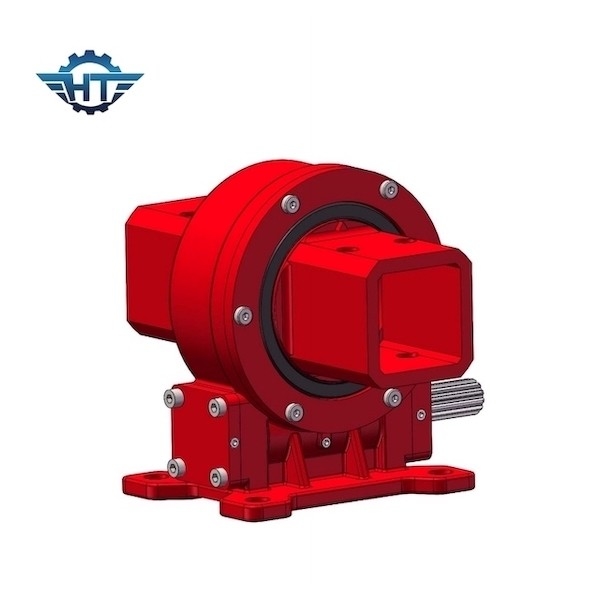

مخفض الدوران العمودي VE9 CE ، ختم IP66 لأجهزة تعقب الطاقة الشمسية المائلة على السقف
مخفض الدوران العمودي
تعمل محركات الدوران VE9 عالية الدقة على تمكين الأنظمة النشطة من تتبع الشمس عن طريق التكيف مع دوران الأرض بالنسبة للشمس.تشمل التطبيقات الشمسية أجهزة التتبع الكهروضوئية (PV) ، والمروحيات الشمسية ، وأحواض الطاقة الشمسية ، والخلايا الكهروضوئية المركزة (CPV) ، ومحركات ستيرلينغ.يمكن تركيب محركات الأقراص الكبيرة الخاصة بنا أفقيًا ورأسيًا وبزوايا مائلة بحيث يكون من الممكن عدد لا حصر له من الاتجاهات.
يحتوي محرك الدوران على العديد من الأنواع مثل النوع المغلق ، ونوع السكن المفتوح ، والنوع الرأسي ، ونوع المحور المزدوج ، والنوع عالي الدقة ، ونوع محرك الدودة وما إلى ذلك ، يعتمد محرك الدوران على محمل الدوران مع عزم دوران عزم إمالة قوي ووظيفة قفل ذاتي ثابت.تم تصميم الكثير من الأسطح الملامسة للأسنان خصيصًا للقيادة ذات الأحمال العالية.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
يميل نظام تتبع محور واحد
المحور الأحادي المائل مناسب لخط العرض الأعلى من 30 درجة ، ويتم تعويض زاوية خط العرض بزاوية ميل المحور الدوار.ثم تتبع ارتفاع الشمس في اتجاه محور الدوران ، وذلك لتحقيق زيادة أفضل في توليد الطاقة الكهروضوئية.بشكل عام ، يمكن زيادة توليد الطاقة بنسبة 25٪ إلى 35٪ بالنسبة للشريحة الثابتة.
