تفاصيل المنتج:
|
| المواد: | 50 مليون ، 42 كرمو | النموذج: | VE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | أقصى عزم دوران للإخراج: | 5060 نيوتن متر |
| عقد العزم: | 40،000 نيمتر | إمالة عزم الدوران: | 5000 نيوتن متر |
| الكفاءة: | 40٪ | اللون القياسي: | راؤول 9006 |
| إبراز: | Vertical Envelope slew gearbox,VE7 slew gearbox,Self locking slew drive gearbox,VE7 slew gearbox,Self locking slew drive gearbox |
||
ملفات تعقب شمسية

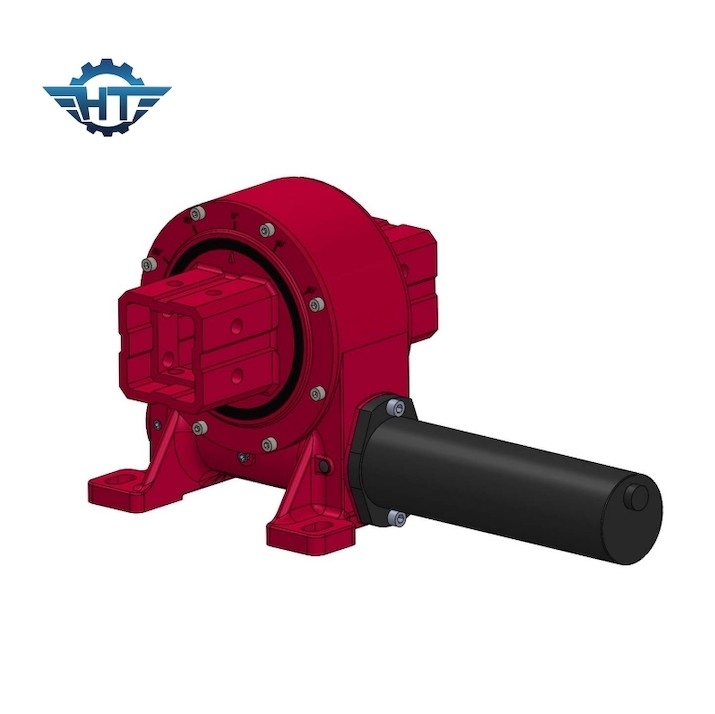

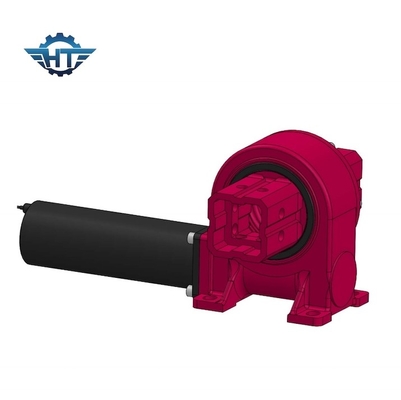

وصف محرك الدفع المتحرك المخصص
محرك الدفع لدينا يمكن أن تتحمل في وقت واحد تأثيرات القوة المحورية، والقوة الشعاعية وحركة الانحناء، لأن المكون الأساسي من محركات الدفع تعتمد غلاف wrom والتواصل متعددة الأسنان.بالمقارنة مع منتجات التشنج التقليدية، منتجاتنا لديها خصائص التثبيت البسيط، وصيانة سهلة، وتوفير مساحة التثبيت إلى حد أكبر.
البيانات التقنية لموديل VE للدفع المتحرك
| النموذج | النسبة | عزم دوران الخروج القياسي (N.m) | عزم الدوران الميل (Nm) | عزم الدوران (Nm) | الحمل المحوري (kN) | الحمل الشعاعي (ك.ن) | الكفاءة | الدقة (°) | القفل الذاتي | الوزن (كيلوغرام) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | نعم.. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | نعم.. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | نعم.. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | نعم.. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | نعم.. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | نعم.. | 65 |
| أربعة عشر | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | نعم.. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | نعم.. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | نعم.. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | نعم.. | 251 |
المزايا
1عزم دوران خلفي عالي لتحسين سلامة نظام تتبع الطاقة الشمسية
2360 درجة أو +60 ~ 60 درجة دائرة دوران، أو حسب طلب العملاء
3محرك الدودة المحاط بالداخل
4. اتصال الأسنان المتعددة لضمان حمولة عالية
5وظيفة القفل الذاتي
الخدمات المخصصة
1تصميم خاص بناء على تطبيقات ومشاريع مختلفة
2يمكن مطابقة أنواع مختلفة من المحركات، مثل المحركات الهيدروليكية، المحركات الخطوة، المحركات الكهربائية الخ.
3الألوان المختلفة متوفرة على أساس رمز RAL ؛ لوننا القياسي هو RAL 9006.
مصطلح المعايير الرئيسية
عزم الدوران لللحظة الميل:هذه العزمة هي حمولة الجاذبية مضروبة بالمسافة بين موقع الحمل ومركز محمل الدوران.سيتم قلب محرك الدوران.
الحمل الشعاعي:الحمل عموديًا على محور محمل الدوران
الحمل المحوري:الحمل متوازي مع محور محمل الدوران
عزم الدوران:إنها عزم الدوران العكسي.عندما يدور المحرك عكسًا ، ولا تتلف الأجزاء ، يطلق على أقصى عزم الدوران الذي يتم تحقيقه عزم الدوران الاحتياطي ، ويعتبر أيضًا عزم الدوران المكسور.
القفل الذاتي:فقط عندما يكون هناك حمولة، محرك الدفع لا يمكن أن تعكس الدوران وبالتالي تسمى القفل الذاتي.
