تفاصيل المنتج:
|
| النموذج: | VE7 " | نسبة والعتاد: | 57: 1 |
|---|---|---|---|
| عزم الدوران الناتج المقدر: | 1750 نيوتن | عقد العزم: | 13200 نيوتن متر |
| إمالة عزم الدوران: | 7000 نيوتن | السكن المغلق: | نعم.. |
| مدخل الطاقة: | تيار متردد/تيار مستمر | الجهد المدخل: | 24 فولت |
| إبراز: | vertical worm gear slew drive,envelope worm gear slew drive,CE slew drive for solar tracker,envelope worm gear slew drive,CE slew drive for solar tracker |
||

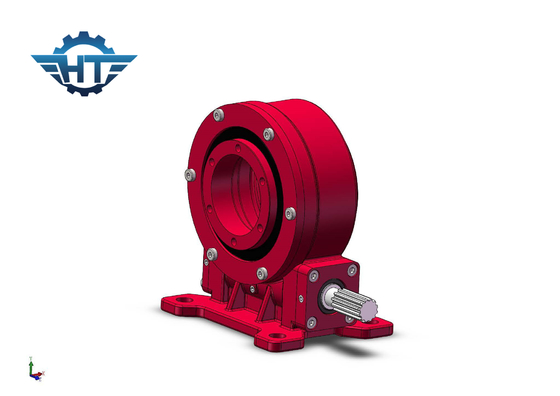

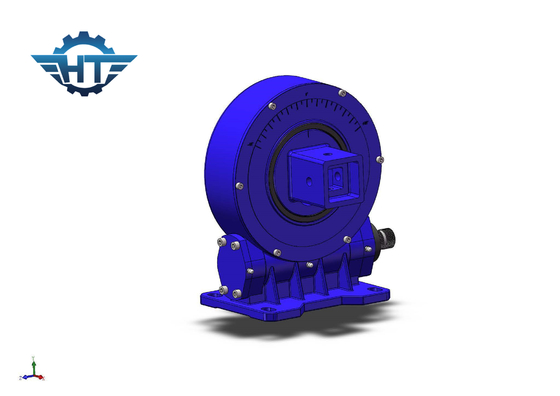

CE الغلاف الرأسي الدودة العجلة السريعة للجهاز التتبع الشمسي
الكفاف الديدان معدات السحب توصيف
نظرًا لأن المكون الأساسي لجهاز القيادة يعتمد محملًا متعرجًا ، فإنه يمكن أن يتحمل في نفس الوقت آثار القوة المحورية والقوة الشعاعية وحركة الانحناء.بالمقارنة مع المنتجات الدوارة التقليدية، لديها خصائص التثبيت البسيط، وصيانة سهلة، وتوفير مساحة التثبيت إلى حد أكبر.
البيانات التقنية للدفع المتحرك VE
| النموذج | النسبة | عزم دوران الخروج القياسي (N.m) | عزم الدوران الميل (Nm) | عزم الدوران (Nm) | الحمل المحوري (kN) | الحمل الشعاعي (ك.ن) | الكفاءة | الدقة (°) | القفل الذاتي | الوزن (كيلوغرام) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | نعم.. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | نعم.. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | نعم.. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | نعم.. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | نعم.. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | نعم.. | 65 |
| أربعة عشر | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | نعم.. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | نعم.. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | نعم.. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | نعم.. | 251 |
المزايا
1عزم دوران خلفي عالي لتحسين سلامة نظام تتبع الطاقة الشمسية
2360 درجة أو +60 ~ 60 نطاق دوران، أو حسب طلب العملاء
3محرك الدودة المحاط بالداخل
4. اتصال الأسنان المتعددة لضمان حمولة عالية
5وظيفة القفل الذاتي
الخدمات المخصصة
1تصميم خاص بناء على تطبيقات ومشاريع مختلفة
2يمكن مطابقة أنواع مختلفة من المحركات، مثل المحركات الهيدروليكية، المحركات الخطوة، المحركات الكهربائية الخ.
3الألوان المختلفة متوفرة على أساس رمز RAL ؛ لوننا القياسي هو RAL 9006.
مصطلح المعايير الرئيسية
عزم الدوران لللحظة الميل:هذه العزمة هي حمولة الجاذبية مضروبة بالمسافة بين موقع الحمل ومركز محمل الدوران.سيتم قلب محرك الدوران.
الحمل الشعاعي:الحمل عموديًا على محور محمل الدوران
الحمل المحوري:الحمل متوازي مع محور محمل الدوران
عزم الدوران:إنها عزم الدوران العكسي.عندما يدور المحرك عكسًا ، ولا تتلف الأجزاء ، يطلق على أقصى عزم الدوران الذي يتم تحقيقه عزم الدوران الاحتياطي ، ويعتبر أيضًا عزم الدوران المكسور.
القفل الذاتي:فقط عندما يكون هناك حمولة، محرك الدفع لا يمكن أن تعكس الدوران وبالتالي تسمى القفل الذاتي.
