تفاصيل المنتج:
|
| النوع: | محرك الدوران | مكان المنشأ: | تشانغتشو ، الصين (البر الرئيسي) |
|---|---|---|---|
| المحرك: | محرك DC بدون فرشات | السمة: | مغلق تماما |
| المواد: | 42CrMo أو 50Mn | الضمان: | 5 ~ 10 سنوات |
| الحجم: | 3 بوصة إلى 25 بوصة | التطبيق: | نظام الطاقة الشمسية |
| إبراز: | VE9 Compact slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox |
||

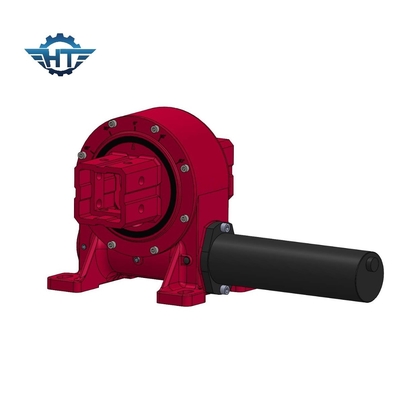

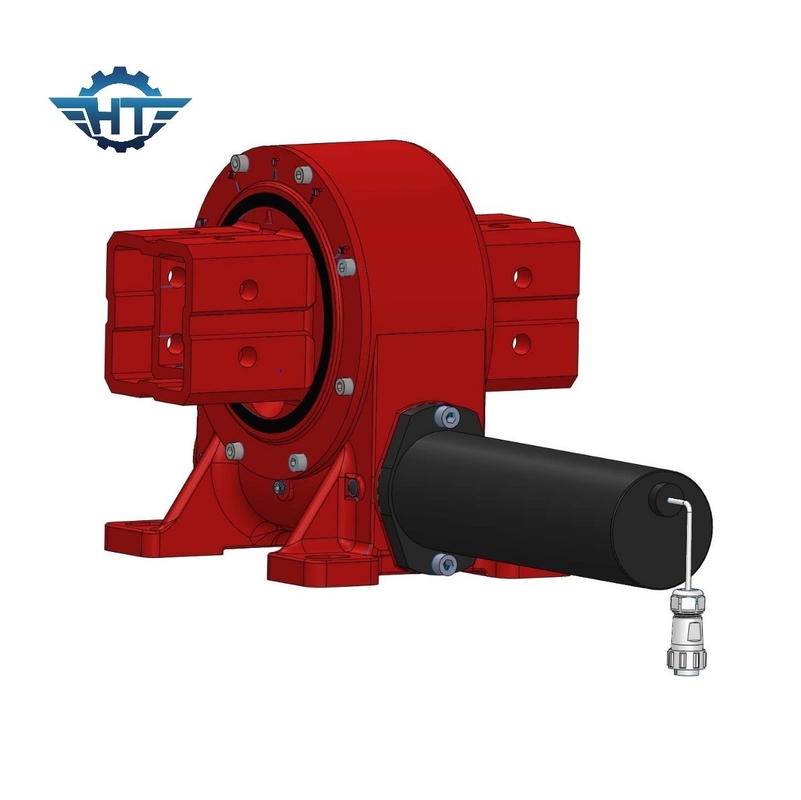

VE9 عدادات السيارات الدودة المدمجة مع 24V علبة السيارات المقللة للطاقة الشمسية
ساعة الرمال الدودة العجلة المتحركة وصف
تم تصميم محرك التشغيل لتحمل الأحمال الشعاعية أو المحورية باستخدام عزم دوران عال. المعدات للتعدين والبناء والمعادن، الطاقة الشمسية الكهروضوئية،الطاقة الشمسية المركزة وغيرها من التطبيقات التي تتطلب قوة لا هوادة فيها جنبا إلى جنب مع استخدام تكنولوجيا الدقة المتحركة من أجل السلامة والدقة.
المحور الأوحد يستخدم في نظام تتبع محور واحد مسطح، والذي يعتبر ترتيب شمال جنوب، نظام تتبع شرق غرب.المحرك المتحرك بواسطة المحرك سوف يتحمل عزم دوران كبير لدفع النظام بأكمله، بحيث يمكن للنظام تتبع محور الشمس، بقدر الإمكان لتحسين الشمس على سطح محطة الطاقة الشمسية الإشعاع، وبالتالي زيادة توليد الكهرباء.
هذا يعتمد أساسا على مبدأ تصميم نظام التتبع، بسبب تأثير دوران الأرض، لموقع ثابت على الأرض، دورة الشمس على مدار السنة،زاوية إضاءته تتغير باستمراريتم تثبيت نظام تتبع الطاقة الشمسية للحفاظ على الألواح الشمسية لتتبع الشمس وزيادة كمية الإشعاع الشمسي التي تتلقاها الألواح الكهروضوئية.وبالتالي زيادة القدرة الكلية لنظم توليد الطاقة الشمسية الضوئية.
البيانات التقنية لـ VE Worm Gearbox Slew Drive
| النموذج | النسبة | عزم دوران الخروج القياسي (N.m) | عزم الدوران الميل (Nm) | عزم الدوران (Nm) | الحمل المحوري (kN) | الحمل الشعاعي (ك.ن) | الكفاءة | الدقة (°) | القفل الذاتي | الوزن (بالكيلوغرام) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | نعم.. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | نعم.. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | نعم.. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | نعم.. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | نعم.. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | نعم.. | 65 |
| أربعة عشر | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | نعم.. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | نعم.. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | نعم.. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | نعم.. | 251 |
بيانات الحركة
الجهد القياسي V/DC: 24vdc
سرعة بدون حمولة RPM: 1200±10%
التيار الحالي بدون حمولة A: <0.1 A
عزم الدوران القياسي N.M: 0.12
السرعة RPM: 800 ± 10%
تيار الحمل A:<1A
الطاقة الاسمية W:<10W
معايير إخراج المعدات:
نسبة السرعة: 399:1
عزم دوران خروجي اسمي N.M: 32
سرعة الإخراج: 2±0.5
إنتاج القاعة: 2
نوع القاعة: 40F/39
فولتاج مدخل القاعة V: 5 ~ 24
تعريف السلك:
1أحمر سميك:
2السوداء السميكة:
3أصفر أخضر: GND
4أصفر رقيق: القاعة ب
5أحمر رقيق: قاعة + 24 فولت
6السوداء الخفيفة:
7الأخضر الرقيق: القاعة A
