تفاصيل المنتج:
|
| اكتب: | ترس دودة مغلف واحد | مادة: | 42CRMN أو 50 مليون |
|---|---|---|---|
| تطبيق: | أنظمة التتبع الأفقية ذات المحور المفرد | الحياة الميدانية: | 30 سنه |
| اللون: | كما طلب | بحجم: | 3 بوصات إلى 25 بوصة |
| توريد المحرك: | 24 فولت ، 12 فولت ، 48 فولت | الميزات: | حياة طويلة ، قفل ذاتي |
| إبراز: | محرك الدوران المضاد لردود الفعل العكسي,محرك الدوران 48 فولت,محرك الانزلاق الشمسي المضاد لرد الفعل العكسي |
||

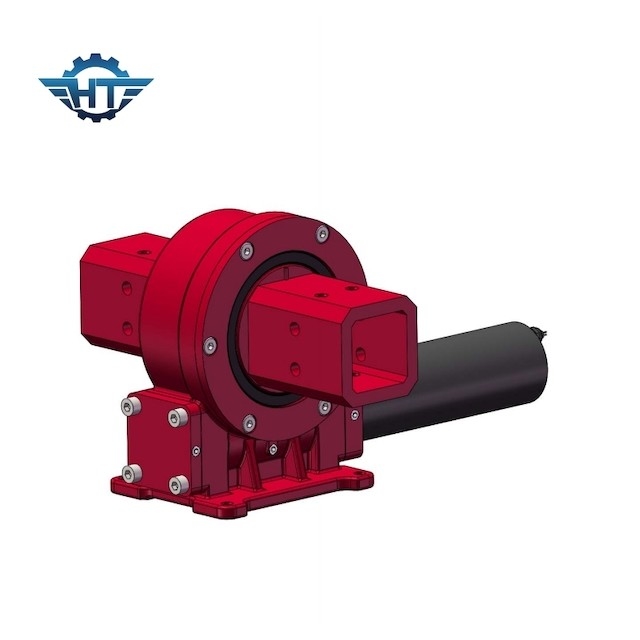

محرك الدوران المغلق الصغير VE5 ذو رد الفعل العكسي الصغير لأنظمة التتبع الأفقية ذات المحور المفرد
وصف محرك الدوران التروس الدودية
محرك Slew ، الذي يشار إليه عمومًا باسم محرك الدودة ، هو نظام كامل وجاهز للتثبيت يتكون من ترس ودودة وقاعدة ولوحة علوية ومبيت مغلق تمامًا.يمكن تخصيصها بمحركات كهربائية هيدروليكية أو 12V / 24V / 48V ، علب التروس الكوكبية.كمكون رئيسي في نظام التتبع ، يسمى مخفض الدوران "قلب" نظام التتبع ، ويؤثر أداء المنتج بشكل مباشر على دقة نظام التتبع.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
سمات
دقة موثوقة مع دودة التفاف حلقية ، أيضا العديد من الميزات والمزايا
مصممة لتتبع الطاقة الشمسية أحادية المحور والتطبيقات التي تتطلب خرج المحور الأفقي
باستخدام مبدأ الدوران
± 60 درجة دوران
مجموعة تروس ذاتية القفل
يمكن تخصيص عزم الإدخال وعزم الدوران الناتج والتركيب
خيار المحرك
التطبيقات
يتميز الترس الدودي ومحرك الدودة بخصائص القفل الذاتي العكسي ، والذي يمكن أن يحقق قفلًا ذاتيًا عكسيًا ، أي أن الدودة فقط يمكنها قيادة الترس الدودي ، ولكن لا يمكن تحريك الدودة بواسطة الترس الدودي للتحرك.عندما تكون زاوية الرصاص للدودة أقل من زاوية الاحتكاك المكافئة بين أسنان التروس المتشابكة ، فإن الآلية لها خصائص قفل ذاتي ويمكن أن تحقق قفلًا ذاتيًا عكسيًا ، أي أن الدودة فقط يمكنها قيادة عجلة الدودة ، ولكن الدودة لا يمكن أن تكون مدفوعة بالعجلة الدودية.مثل آلية الدودة ذاتية القفل المستخدمة في أجهزتها الثقيلة ، يمكن أن يلعب القفل الذاتي العكسي دورًا في حماية السلامة.هذه الميزة تجعل جهاز قيادة الدوران مستخدمًا على نطاق واسع في الرفع ، والعمل الجوي وغيرها من المعدات.أثناء تحسين المحتوى التكنولوجي للمحرك الرئيسي ، فإنه يحسن بشكل كبير من استقرار التشغيل وعامل الأمان للمحرك الرئيسي.إنه تجسيد مهم للتطبيق الآمن للبناء للمعدات الميكانيكية.
