تفاصيل المنتج:
|
| نسبة: | 61 إلى 1 علبة التروس | المواد: | 50 مليون ، 42 كرمو |
|---|---|---|---|
| السمة: | آلية قفل التروس | شهادة: | ISO9001، سي |
| سائق: | 12/24 فولت تيار مستمر | الصيانة: | كل 5 سنوات |
| اللون: | كما طلب | الأصل: | تشانغتشو ، الصين |
| إبراز: | Locking Gear Mechanism slewing ring drive,42CrMo slewing ring drive,24VDC electric slew drive,42CrMo slewing ring drive,24VDC electric slew drive |
||

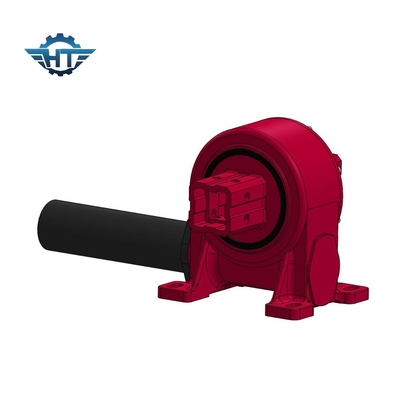

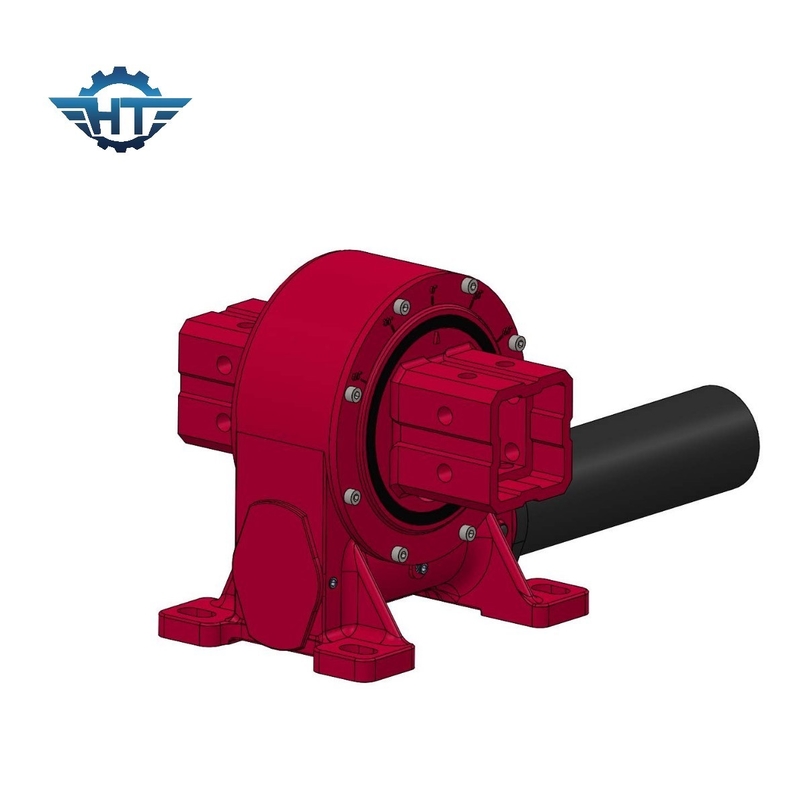

نظام تتبع الألواح الشمسية من محور واحد
علبة التروس الضيقة للدودةالوصف
التسليم الموثوق به معظم الطلبات يتم شحنها في 15 يومًا أو أقل ، في مواسم الذروة ، في 30 يومًا
الدعم الفني المهندسون مستعدون للمساعدة
High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget
العمليات والصيانة العمليات والصيانة سهلة وخفض رسومك
ورقة بيانات مجموعة أدوات الدودة VE9
| النموذج | النسبة | عزم الدوران المعدل للخروج ((N.m)) | عزم الدوران المتميل ((N.m) | عزم الدوران ((N.m)) | الحمل المحوري ((kN) | الحمل الإشعاعي ((kN) | الكفاءة | القفل الذاتي | الوزن ((كجم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | نعم.. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | نعم.. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | نعم.. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | نعم.. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | نعم.. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | نعم.. | 65 |
| أربعة عشر | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | نعم.. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | نعم.. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | نعم.. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | نعم.. | 251 |
التثبيت
1التحضير
1.1 تحقق من محرك القيادة المتدمّر من أجل الأضرار الجسدية
1.2 أنظف الأسطح الداعمة
2المسامير
بصفتنا مصنعي علبة التروس، نحن لا نقدم أو نضمن أو نوصي بقطع التثبيت المستخدمة. يرجى توخي الحذر الشديد في تحديد هذا البند الذي سيقوم بتثبيت منتجنا إلى الخاص بك.
يجب استخدام الأحجام والعدد والصفات الجودة المحددة.
يجب مراعاة نسبة القبض (طول القبض إلى قطر المسمار) ، من الحد الأدنى ≥1.5 إلى الحد الأقصى ≤2.
لا ينبغي أن تكون المسامير ذات العمود المزدوج بالكامل مسموح بها.
يتم التأثير على وظيفة محرك الزحام ومدة الحياة ومتانة اتصال المسامير في حالة عدم الامتثال.
استخدام أدوات مسطحة ذات الحجم والقوة المناسبة اختيار عوائق الشد بحيث لا يتجاوز الضغط المسموح به على الواجهة.
في الحالات العادية يتم تأمين المسامير بشكل كاف من خلال تحميل مسبق صحيح.
ملاحظة: لا يُسمح باستخدام حلقات منفصلة، أو أدوات التنظيف المنفصلة، إلخ.
عزم التشديد والحمل المسبق الأولي للشفرات
|
عزم التشديد |
قياس القضيب |
|||||
| فئة |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
الـ M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| الصف الثامن8 | 10.2 N.M | 24.7 ن.م | 49 ن.م | 85.5 ن.م | 212.2 N.M | 414 N.M |
| الدرجة العاشرة9 | 14.3 N.M | 34.8 ن.م | 68.9 N.M | 120.2 N.M | 298.4 N.M | 582.1 N.M |
| الدرجة 129 | 17.2 N.M | 41.7 ن.م | 82.7 ن.م | 144.2 N.M | 358.1 N.M |
689.5 ن.م |
