تفاصيل المنتج:
|
| رد فعل عنيف: | <0.1 درجة | المحرك المتطابق: | محرك كهربائي |
|---|---|---|---|
| المواد: | الحديد الزهري | النموذج: | محرك الدوران العمودي |
| نوع المحرك: | محرك بدون فرشاة | خدمة صانعي القطع الاصلية: | متاحة |
| الدقة: | 0.1 درجة | كفاءة النقل: | 40٪ |
| إبراز: | علبة التروس الصغيرة,علبة التروس الأفقية المثبتة,علبة التروس الشمسية,Horizontal Mounted Worm Drive Gearbox,Solar Tracking Worm Drive Gearbox |
||

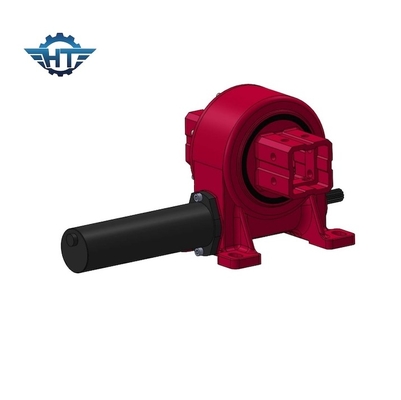

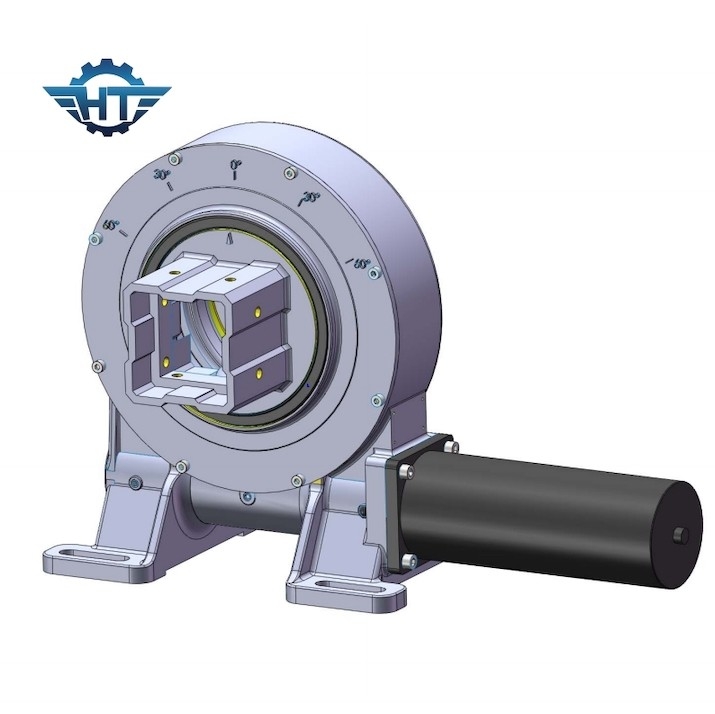

علبة التروس ذات الدودة الصغيرة المرتفعة الأفقية للتتبع الشمسي
وصف علبة التروس المتحركة
علبة التروس المتحركة ، المعروفة أيضًا باسم محرك التحريك أو المتحركة ، هي جهاز ميكانيكي يستخدم لتدوير أو تحويل الأحمال الثقيلة في تطبيقات مختلفة. يتم استخدامه بشكل شائع في الآلات مثل الرافعات ،الحفارات، توربينات الرياح، وأنظمة تتبع الشمسية.
الغرض الرئيسي من علبة التروس المتحركة هو توفير دوران خاضع للسيطرة ودعم الحمل. وهي تتكون من عدة مكونات رئيسية ، بما في ذلك:
المرفق: الهيكل الخارجي الذي يضم المكونات الداخلية لصندوق التروس.
حلقة المزلق: محمل كبير دائري يسمح لصندوق التروس بالدوران بسلاسة. ويوفر الدعم والاستقرار للحمل أثناء الدوران.
قطار المعدات: يتكون قطار المعدات من مجموعة من المعدات المرتبة في تكوين محدد لتحقيق إنتاج الدوران المطلوب. ويشمل عادة مزيجا من المعدات العضوية، المعدات المدارية،أو أدوات الدودة.
المحرك: يوفر المحرك القوة الدافعة لتدوير علبة التروس المتحركة. يمكن أن يكون محركًا كهربائيًا أو محركًا هيدروليكيًا أو حتى مرفق يدوي ، اعتمادًا على التطبيق المحدد.
عمود الإخراج: يتم توصيل عمود الإخراج بمحرك التروس ويمتد من علبة التروس. إنه ينقل حركة الدوران إلى الحمولة ، مما يسمح لها بالدوران.
معايير أداء علبة التروس المتحركة للنموذج VE
| معايير أداء نموذج VE | ||||||||||||
| النموذج | عزم دوران الخروج القياسي (N.m) | عزم الدوران (kN.m) | عزم الدوران الميل (ك.ن.م) | الحمل المحوري (kN) | الحمل الشعاعي (ك.ن) | النسبة | الكفاءة |
الدقة (درجة) |
الملكية الفكرية | درجة حرارة العمل ((°C) | القفل الذاتي | الوزن ((كجم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 12 كجم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 18 كجم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 32 كجم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 28 كجم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 52 كجم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 65 كجم |
| أربعة عشر | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 88 كجم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 135 كجم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 192 كجم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 251 كجم |
الخصائص الرئيسية
1زاوية تدوير غير محدودة ومدى
2. توفير نقل الأكثر كفاءة من قوة عالية ودورة ممكنة
3. المباني المغلقة بالكامل تتحمل البيئات القاسية وتزيد من السلامة
