تفاصيل المنتج:
|
| اكتب: | آلية عجلة الدودة | مادة: | 42CrMo أو 50Mn |
|---|---|---|---|
| تطبيق: | محطة فريسنل للطاقة الشمسية المركزة | ضمان: | 10 سنوات |
| اللون: | الرمادي الفضي | فترة الضمان: | 10 سنوات |
| محرك: | 24 فولت تيار مستمر | المواصلات: | عن طريق الجو والبحر والسكك الحديدية والتعبير عن |
| إبراز: | محرك الدوران والعتاد الدودي المغلف,صندوق التروس الدوار 5 بوصة,محرك الدوران الدودي المركّز Fresnel |
||

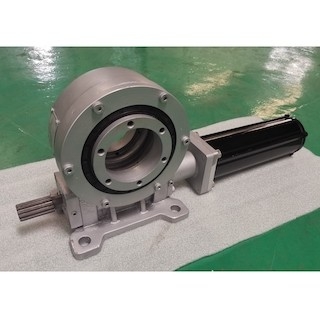

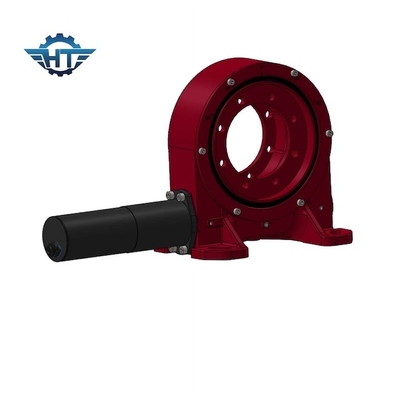

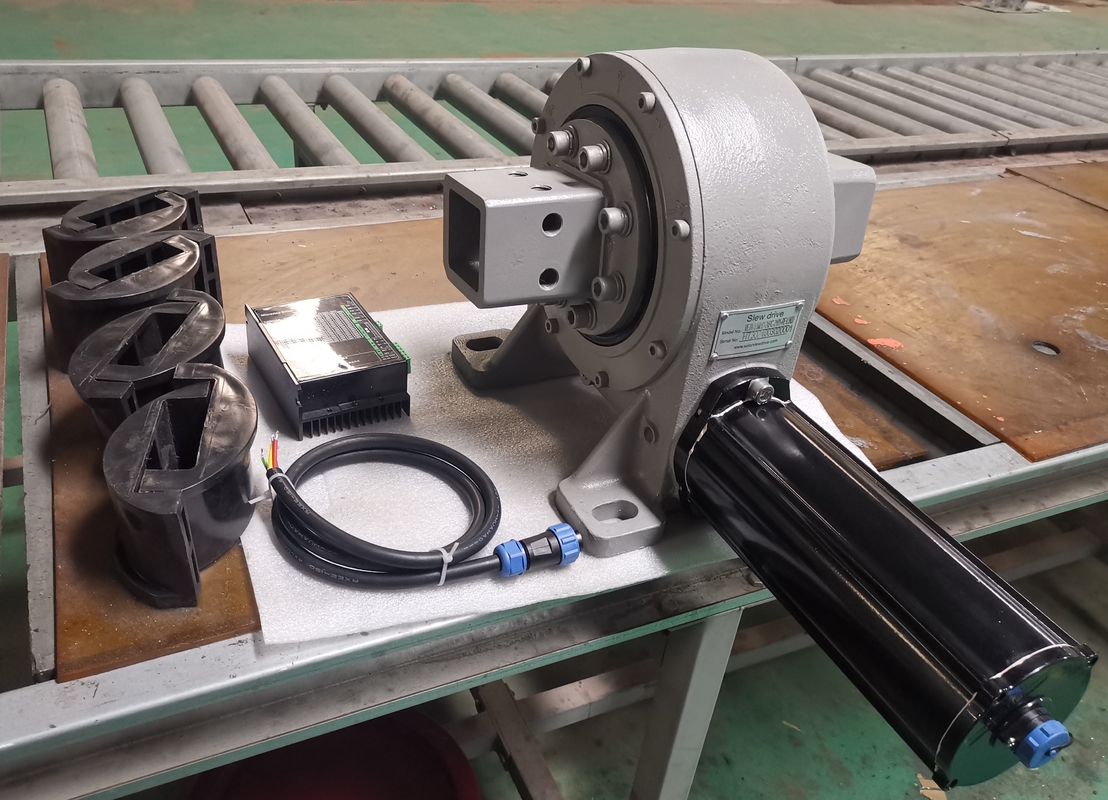

VE7 محامل الدوران الدودية أحادية المحور مع Nema23 لأنظمة تتبع الطاقة الشمسية
دودة والعتاد الدوران محامل الوصف
محطة الطاقة الشمسية المركزة Fresnel هي نوع من نظام التتبع الشمسي CSP.يشبه مبدأ العمل توليد الطاقة الحرارية الضوئية من نوع الحوض الصغير ، فيما عدا أنه يتم استخدام مكثف هيكل فرينل بدلاً من المرآة.هذا يجعلها غير مكلفة نسبيًا ، لكن الكفاءة تقل في المقابل.
نظرًا لأن مثل هذا النظام يحتوي على مرات قليلة فقط من التركيز ، فإن جودة بخار الماء المسخن ليست عالية ، بحيث يمكن أن تصل كفاءة توليد الطاقة السنوية للنظام بأكمله إلى حوالي 10 ٪ فقط ؛ولكن نظرًا للهيكل البسيط للنظام والاستخدام المباشر لوسيط نقل الحرارة لتوليد البخار ، فإن تكاليف بنائه وصيانته منخفضة نسبيًا أيضًا.
يلف دودة والعتاد Slew Drive الميزات
1. استدارة 360 درجة
2. قم بتوصيل محرك القيادة على الجانب الأيسر أو الأيمن
3. تم تعبئة الشحوم قبل المصنع
4. تركيب بسيط واستخدام عقلاني للفضاء
5. دودة العتاد الذاتي قفل
6. طريقة سهلة وطلاقة للبدء والتوقف
7. عزم دوران عالي ، مناسب للتركيب العمودي
8. صيانة منخفضة
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
مجمع مكافئ لمحطة الطاقة الشمسية المركزة
يعتمد تصميم المحور الأفقي بين الشمال والجنوب ، مما يحسن بشكل فعال مكاسب حرارة المجمع.تصميم الهيكل الميكانيكي الفائق ، يمكن للمجمع تحقيق سرعة الرياح ≤ 7m / s ، دقة التتبع 0.1 درجة ؛سرعة الرياح في أي حالة 20 م / ث ، المجمع غير تالف.إيقاف حماية الدولة ، انخفاض سرعة الرياح ≤ 32m / s ، المجمع غير تالف.
