تفاصيل المنتج:
|
| نموذج: | 14 بوصة | عقد العزم: | 54200 نيوتن |
|---|---|---|---|
| إمالة عزم الدوران: | 68000 نيوتن | عزم الإخراج: | 6550 نيوتن |
| الحمل المحوري: | 680 كيلو نيوتن | الحمل الجذري: | 230 كيلو نيوتن |
| شهادة: | ISO9001 ، م | رسم: | متاح |
| ضمان: | 5 سنوات | القفل الذاتي: | نعم |
| إبراز: | محرك الدوران الكهربائي CE,محرك الدوران الكهربائي 680 كيلو نيوتن,حلقة الدوران والعتاد الدودي 680 كيلو نيوتن |
||

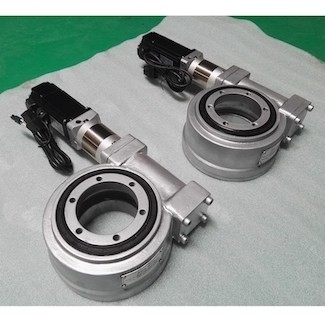

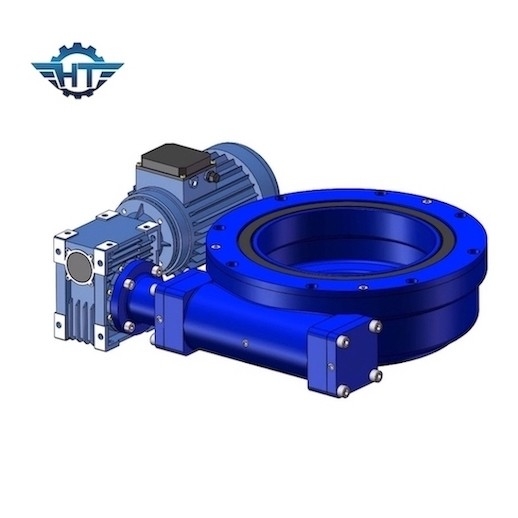

محرك دودة تروس مدفوعة بمحرك كهربائي وصندوق تروس لنظام تتبع الطاقة الشمسية
وصف المنتج
محرك الدوران ، المعروف أيضًا باسم محمل حلقة الدوران ، هو نوع من المنتجات القادرة على تحمل الأحمال المحورية الكبيرة بسرعة منخفضة جدًا.واعتمادًا على النوع أيضًا فهي مناسبة تمامًا لامتصاص عزم الإمالة.تتوفر حلقات الدوران في النماذج الصناعية ، حيث تصنع الحلقات من الفولاذ المطروق ويتم أيضًا تنفيذ مسارات كروية صلبة.مع تحسن التكنولوجيا ، تستخدم المزيد من محركات الدوران تقنية دودة الساعة الرملية ، حيث يتم تشكيل الدودة لإشراك المزيد من الأسنان في الترس.ينتج عن هذا الارتباط المتزايد للأسنان قوة وكفاءة ومتانة أكبر.
يستخدم محرك الدوران تقنية الدودة القياسية التي تكون فيها الدودة على الوضع الأفقي.تعتمد نسبة سرعة العمود على العلاقة بين عدد الخيوط الموجودة على الدودة وعدد الأسنان في الترس الدودي أو الترس.إنها منتجات موحدة لصناعات محددة مثل صناعة الطاقة الشمسية وتطبيقات الأجهزة المحمولة مثل الحفارات.يتم تشغيل الدودة بواسطة محرك كهربائي أو محرك هيدروليكي ، سواء تم دمجها مع صندوق تروس كوكبي إضافي أو صندوق تروس دودي إلخ أم لا.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري تحميل (كيلو نيوتن) |
شعاعي تحميل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
القفل الذاتي |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
تطبيق Slew Drives
مع دقة دوران وعزم دوران ممتازين ، يلعب الدوران لدينا دورًا مهمًا في مجال الذكاء الاصطناعي ، مثل الروبوتات ، ومحلات الرش الخالية من الغبار ، والأذرع الروبوتية ، وما إلى ذلك. لقد قمنا بتطوير وتصميم العديد من حلول التصميم المخصصة ، حل الدوران الكامل هو تعطى بالاقتران مع ظروف تشغيل محددة.
تستخدم طائراتنا العملاقة في المعدات الثقيلة ، مثل المركبات المدرعة ، وفي المعدات البصرية الحساسة.تتميز بالقوة والدقة والموثوقية.
يتم استخدام الدوران الخاص بنا في صناعة آلات البناء ، وقد تم استقباله جيدًا من قبل العملاء في الداخل والخارج.إن محمل الدوران لآلات البناء هو قاعدة خاصة لنقل القوة في آلات البناء التي تتحمل في نفس الوقت القوة المحورية ، ولحظة الانقلاب ، والقوة الشعاعية وتتطلب جزأين للدوران بالنسبة لبعضهما البعض.يعد استخدام محمل الدوران في صناعة الآلات أكثر شيوعًا ، مثل: آلات الرفع والتفريغ ، وآلات التعدين ، وآلات الموانئ ، إلخ.
