تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | 9 بوصات |
|---|---|---|---|
| دورة العمل: | 30 سنه | دقة: | 0.15 درجة |
| سائق: | محركات كهربائية | اللون: | كما طلب |
| شحن: | عن طريق البحر ، الجو ، السريع ، السكك الحديدية | صفقة: | حالة الخشب الرقائقي |
| إبراز: | دودة الساعة الرملية المقتفي بالطاقة الشمسية محرك الدوران,ربط المقتفي الأفقي للطاقة الشمسية,Hourglass Worm Single Axis Slewing Drive |
||

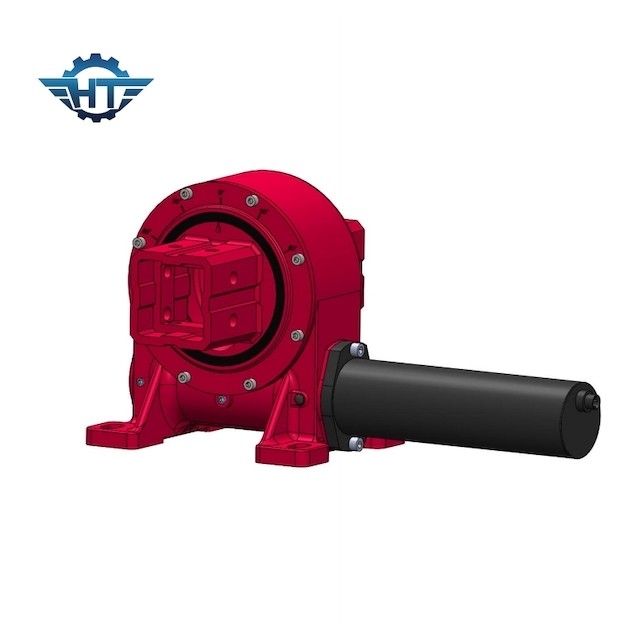

ترس دودة الساعة الرملية الشمسية VE9 لأنظمة تتبع المحور الأفقي أحادية المحور

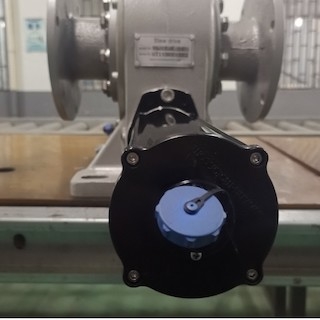

وصف محرك الساعة الرملية دودة العتاد
يسمى محرك الدوران Hourglass VE9 أيضًا محرك الدوران الرأسي أحادي المحور.إنه محرك رأسي مغلق بالكامل لا يتطلب مكونات أخرى للتركيب.يمكن تثبيته بسهولة على اللوحة بواسطة أربعة براغي فقط.يتم استخدامه بشكل شائع في مركز أجهزة تعقب الطاقة الشمسية أحادية المحور لتثبيت المصفوفة الشمسية في عاصفة رياح شديدة دون أن تنكسر.يمكن أيضًا تثبيته على جانبي نظام التتبع الشمسي أحادي المحور.محرك الدوران الخاص بنا يستخدم تقنية دودة الساعة الرملية التي ستوفر أعلى مستوى من القوة والقوة وبالتالي زيادة عمر الحقل وتقليل وقت التوقف عن العمل.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
يميل نظام تتبع محور واحد
بالمقارنة مع نظام التتبع أحادي المحور المسطح ، فإن نظام التتبع أحادي المحور المائل لديه زاوية ميل معينة بين محور الدوران والمستوى الأفقي ، والتي لها مزايا معينة في استقبال الإشعاع في مناطق خطوط العرض الأعلى.
