تفاصيل المنتج:
|
| نموذج: | SE17 | الشهادات: | ISO ، CE |
|---|---|---|---|
| الإسكان: | مغلق | مادة: | هاردن ستيل |
| إمالة عزم الدوران: | 135600 نيوتن | ضمان: | 5 ~ 10 سنوات |
| دقة: | 0.1 درجة | اللون: | الزبون مطلوب |
| إبراز: | 17 "محرك كهربائي أفقي,محرك Slew Drive IP66 Harden Steel,محرك أفقي 17 بوصة |
||

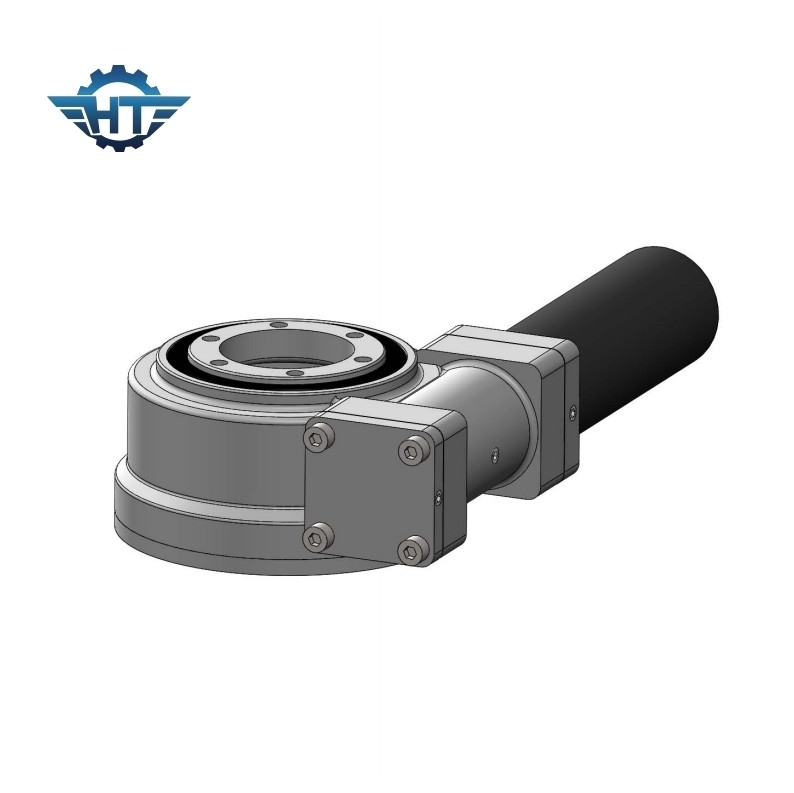

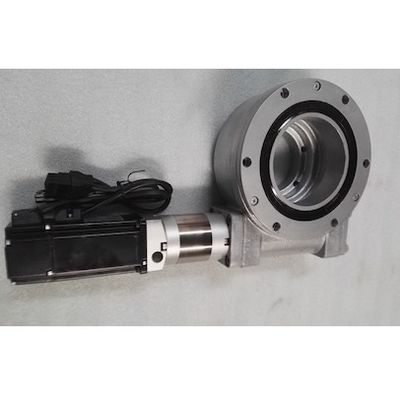

SE17 علبة التروس الدودية الأفقية ذات المحور المفرد ، فئة IP66 للمتعقب الكهروضوئي للمجال المفتوح
علبة التروس الدودية أحادية المحور
تعمل أجهزة تعقب الطاقة الشمسية على زيادة إنتاج الكهرباء في النظام الشمسي إلى الحد الأقصى عن طريق تحريك الألواح لتتبع الشمس طوال اليوم ، مما يؤدي إلى تحسين الزاوية التي تتلقى فيها الألواح الإشعاع الشمسي.تُستخدم متعقبات الطاقة الشمسية عادةً لمحطة الطاقة الشمسية الكبيرة المثبتة على الأرض.
هناك أنواع مختلفة من النوع أحادي المحور من مجمعات الطاقة الشمسية مثل جهاز تعقب الطاقة الشمسية ذو المحور الأحادي الرأسي ، والمتتبع الأفقي ، وأجهزة تعقب الطاقة الشمسية ، إلخ. تستخدم محركات الدوران SE على نطاق واسع في نظام التتبع الشمسي أحادي المحور نظرًا لأدائها العالي وسهولة تركيبها.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري تحميل (كيلو نيوتن) |
شعاعي تحميل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
القفل الذاتي |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
التطبيقات
نظام تعقب شمسي مائل مسطح أحادي المحور
"مفرد مسطح مائل" ، أو "مسطح أحادي المحور بميل" هو نتاج توليفة من الوضعين أعلاه.في الواقع ، يجب أن تنتمي المفردة المائلة المسطحة إلى فئة المحور الفردي المسطح ، ويكون محور الدوران أفقيًا ، ويمكن لنظام التتبع بأكمله اتباع نظام المحور الفردي المسطح.الفرق هو أن كل مكون على محور الدوران لديه ميل معين نحو الجنوب.
على الرغم من أن العمود المفرد المائل المسطح يجمع بين بعض مزايا المحور المفرد المسطح والمحور الأحادي المائل ، في التطبيقات العملية ، نظرًا لخصائصه الخاصة ، هناك أيضًا نقاط يجب الانتباه إليها:
1. نظرًا لأن أوجه القصور في كفاءة استقبال الإشعاع المنخفض أحادي المحور لزوايا الارتفاع الشمسي المنخفض تكون أكثر وضوحًا في خطوط العرض الوسطى والعليا ، فإن المحور الأحادي المائل المسطح هو أيضًا أكثر ملاءمة لخطوط العرض المتوسطة والعليا ؛
2. على عكس النظام الأفقي أحادي المحور حيث يتم ترتيب المكونات باستمرار في اتجاه الشمال والجنوب ، في النظام أحادي المحور المائل أفقيًا ، نظرًا لأن المكونات تميل إلى الجنوب ، فمن الضروري محاكاة وتحديد الشمال - تباعد بين المكونات الجنوبية ؛
3. نظرًا لأن الوحدة مبلطة بزاوية ميل مثالية ، فإن معدل نمو استقبال الإشعاع ينخفض تدريجيًا.في الوقت نفسه ، نظرًا لأن زاوية الميل كبيرة جدًا ، فإن المسافة بين شمال وجنوب الوحدة كبيرة جدًا ، مما يزيد من احتلال الأرض وتكلفة القوس.لذلك ، في النظام الفردي ذو الميل المسطح ، يكفي رفع زاوية ميل المكونات بمقدار مناسب ، ويجب ألا تكون زاوية الميل كبيرة جدًا.
