تفاصيل المنتج:
|
| اكتب: | دودة جير | حزمة النقل: | مربع الخشب الرقائقي |
|---|---|---|---|
| تطبيق: | الطاقة الشمسية مكافئ | فترة الضمان: | 10 سنوات |
| اللون: | كما طلب | بحجم: | 3 بوصات إلى 25 بوصة |
| منفصل: | غير مفصول | ميزة: | رد فعل عنيف صغير |
| إبراز: | محرك كهربائي 12 فولت,محرك الدوران المغلق لمحطة CSP,محرك الانزلاق الشمسي لمحطة CSP |
||

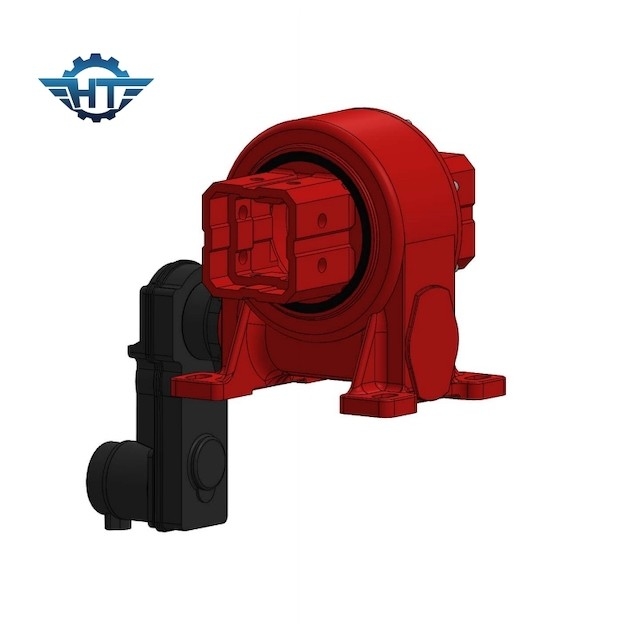

محرك Slew المغلق VE6 بالطاقة الشمسية مع محرك متدرج 24VDC للطاقة الشمسية المكافئ
وصف محرك الانزلاق الكهربائي
تم تصميم محركات الأقراص ذات الدقة العالية بمحركات كهربائية 24 / 12V أو محركات السائر في محطات الطاقة الشمسية المركزة (CSP) مثل محطات الهليوستات والقطع المكافئ والفريسنل والمحطات الكهروضوئية المركزة (CPV).يمكن أن يحقق محرك الانزلاق العمودي الدوران في اتجاه واحد وتحسين كفاءة توليد الطاقة.يمكن تطبيقها أيضًا في حلول التتبع الشمسي ذات المحور الفردي للمتعقب الكهروضوئي ومحور مزدوج وما إلى ذلك.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
نظام الحوض مع محرك الدوران
ينتمي مسار الحوض الصغير إلى نظام التركيز الخطي.يتم استخدام مرآة التكثيف المكافئة للحوض لتركيز ضوء الشمس على الخط البؤري ، ويتم تثبيت مجمع أنبوبي على الخط البؤري لامتصاص طاقة الإشعاع الشمسي المركزة.
تتمثل ميزة نظام الحوض الصغير في أن التكنولوجيا هي الأكثر نضجًا ، وأن المعدات نفسها في كل رابط بسيطة نسبيًا ، وصعوبة الإنتاج والتركيب بالجملة ليست صعبة ، كما أن تكلفة الصيانة أقل.هذا يجعل هذا المسار التقني نوع محطة CSP ذات أكبر سعة مركبة في الوقت الحالي.ومع ذلك ، نظرًا لكفاءته المنخفضة في جمع الحرارة ، فإنه لا يمكنه تسخين وسيط نقل الحرارة إلى درجة حرارة عالية جدًا ، ويميل إلى الاستعاضة عنه تدريجيًا بأنظمة الأبراج.
