تفاصيل المنتج:
|
| نموذج: | VE9 " | تثبيت: | عمودي |
|---|---|---|---|
| نسبة والعتاد: | 61: 1 | ميزة: | عكس القفل الذاتي |
| صفقة: | حالة الخشب الرقائقي | تطبيق: | نظام تتبع الطاقة الشمسية أحادي المحور |
| كفاءة: | 40٪ | أحجام الأنبوب: | كما طلب |
| إبراز: | محرك الدوران العمودي VE9 والعتاد الدودي,محرك الدوران العمودي بمحور واحد,محرك الدوران والعتاد الدودي VE9 |
||

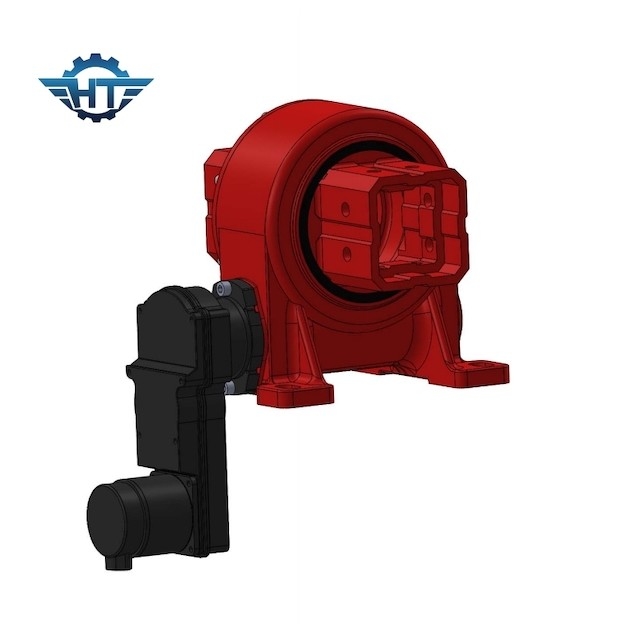

محرك تروس دودة ذاتي القفل VE9 لنظام تتبع أفقي أحادي المحور لتتبع الطاقة الشمسية
وصف محرك Slew الذاتي القفل بالطاقة الشمسية
يتم تصنيعنا وفقًا للمعايير المطلوبة في نظام الجودة ISO9001.لدينا شهادة CE.يتمتع محرك الأقراص الكبير بعمر افتراضي طويل وقد تم تصميمه لمدة 30 عامًا باستخدام فترة الحياة.
يمكن أن تكون محركات الأقراص العمودية ذات القفل الذاتي للعتاد الدودي مقاس 9 بوصات مع أنابيب مربعة أو إخراج شفة.عادةً ما يكون الأنبوب المربع 94 × 94 مم ، وقد قمنا أيضًا بتطوير أنبوب بحجم 110 × 110 مم والذي يستخدم نظام تتبع شمسي ذو محور واحد مسطح.يمكن تخصيص الحجم بناءً على متطلبات العملاء الخاصة.إنه يتميز بدرجة IP عالية والتي يمكن أن تحمي محرك الأقراص من ظروف البيئة المختلفة مثل الغبار والماء والرمل وحتى الماء.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
نظام تتبع المحور العمودي
نظام تتبع المحور الرأسي هو نظام تتبع أحادي المحور نادر.المصفوفة الكهروضوئية نفسها لها زاوية ميل ثابتة ، والمصفوفة الكهروضوئية تدور في الاتجاه الأفقي مع محور الدوران كمركز.
