تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | أنا بوصة |
|---|---|---|---|
| نسبة والعتاد: | 32: 1 | عزم الدوران الناتج المقدر: | 400 نيوتن |
| عقد العزم: | 1800 نيوتن | إمالة عزم الدوران: | 1000 نيوتن متر |
| كفاءة: | 40٪ | الحماية من التآكل: | C4 ، C5 |
| إبراز: | محرك الدوران الكهربائي الهيدروليكي SE1,محرك الانزلاق الكهربائي IP66,محرك الدوران الهيدروليكي IP66 |
||

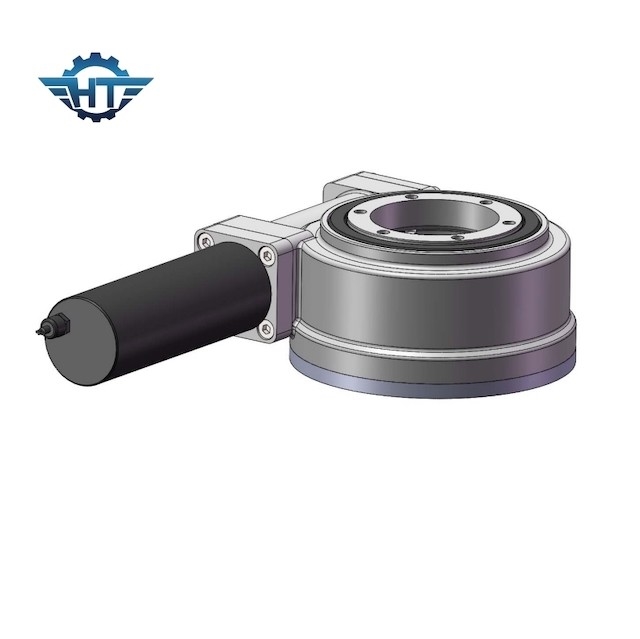

SE1 Worm Gear Slew Drive ، IP66 لمحطة التتبع الكهروضوئية الفردية المائلة
وصف محرك SE1 Worm Gear Slew
نوع السن: سن حلزوني
الحمولة: حمولة خفيفة
نوع القيادة: محرك
قطر مركز الدوران: 40 مم
الوحدة: 5
عدد أعمدة الدودة: 1
نسبة التروس: 32: 1
نجاعة: 40٪
تروس ذاتية الغلق: نعم
الوزن: 6 كجم
يتم تطبيق محركات الدوران على نطاق واسع في نظام تتبع أحادي المحور الأفقي ، ونظام تتبع أحادي مائل ونظام تتبع الطاقة الشمسية الكهروضوئية ثنائي المحور ، ونظام برج الطاقة الشمسية الهليوستات ، ومحطة الطاقة المركزة ذات الحوض المكافئ ، وتعقب الأطباق الشمسية ونظام فريسنل الحراري الخطي ، وكذلك الرافعة البحرية ، رافعة الرفع ، الاستيلاء على الأخشاب ، معدات التعدين ، معدات القطع ، منصة العمل الجوية ، رافعة الشاحنة ، منصة الحفر ، طاولة الدوران ، خط التشغيل الآلي وما إلى ذلك.
مزايا
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. 360 درجة تناوب مدى
3. يلف محرك دودة في الداخل
4. متعدد الأسنان الاتصال لضمان حمولة عالية
5. وظيفة القفل الذاتي
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري تحميل (كيلو نيوتن) |
شعاعي تحميل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
القفل الذاتي |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
ملاحظة: لمزيد من الأبعاد والمعلمات التفصيلية ، يرجى الرجوع إلى رسومات المبيعات لدينا.
التطبيقات
من أجل تحسين كفاءة تحويل الخلايا الشمسية ، عادة ما يتم اعتماد طريقة التتبع التلقائي للشمس ، بحيث تكون الألواح الشمسية في مواجهة الشمس.وفقًا للقرار ، في ظل نفس الظروف البيئية ، فإن توليد الطاقة لنظام توليد الطاقة الكهروضوئية الشمسي التعقب التلقائي الشامل أعلى بحوالي 35 ٪ من نظام توليد الطاقة الكهروضوئية الشمسية الثابتة.خاصة بالنسبة للأنظمة التي تستخدم وحدات الخلايا الشمسية أحادية السليكون ، نظرًا لارتفاع السعر ، من المأمول الحصول على أكبر قدر ممكن من الإشعاع الشمسي ، ويمكن النظر في تتبع الشمس.
هناك ثلاثة أنواع من طرق تتبع صفيف الخلايا الشمسية: التتبع أحادي المحور المسطح ، والتتبع المائل أحادي المحور ، والتتبع ثنائي المحور.تقدم هذه المناهج التعليمية تتبعًا أحادي المحور.
