تفاصيل المنتج:
|
| نموذج: | SDE 7 | نسبة والعتاد: | 57: 1 |
|---|---|---|---|
| حياة: | ≥10000 ساعة | ضوضاء: | ≤ 60 ديسيبل |
| درجة حرارة التشغيل: | -40 درجة مئوية ~ + 120 درجة مئوية | مزود الطاقة: | AC / DC |

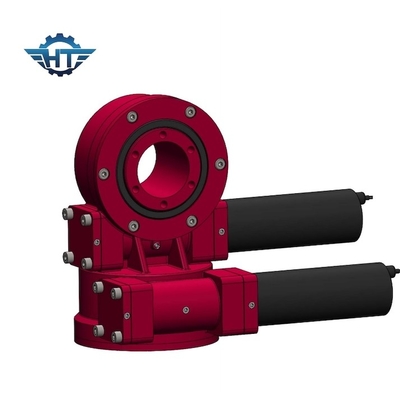

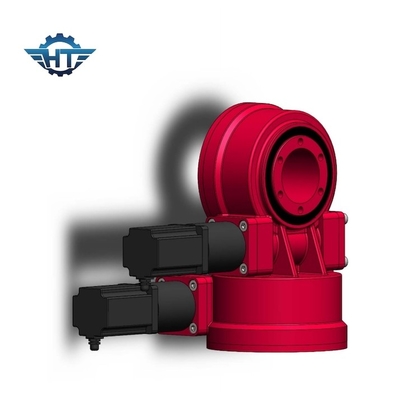

| اسم المنتج: | محرك الدوران ذو المحور المزدوج | سرعة: | 0.1-1.5 دورة في الدقيقة |
| إبراز: | slew drive motor,worm gear slew drive,worm gear slew drive |
||
محرك الدوران من سلسلة SDE يستخدم بشكل أساسي لأنظمة التتبع الشمسي PV ، STP ، CSP.
تُستخدم أنواعنا الأخرى من محركات الدوران على نطاق واسع في تطبيقات البناء ، مثل رافعات الشاحنات ، والرافعات ، والأقراص الدوارة ، وآلات الموانئ ، والمركبات المعيارية ، وأنظمة طاقة الرياح الصغيرة ، والاتصالات عبر الأقمار الصناعية ، وناقلات الأحمال الثقيلة ، ومعدات فحص الجسور ، ومنصة العمل التلسكوبية ، ومدوارة السلة المتطلبات ، رافعة اليخوت ، خلاطة الأسمنت ، الحفارة ، إلخ. يمكننا أيضًا توفير أحجام متعددة لمحرك الدوران والتناوب ،محرك هيدروليكي ومحرك DC لتتناسب مع محركات الدوران.تم تصدير المنتجات إلى جميع أنحاء العالم.
مخطط الأداء لمحرك الدوران طراز SDE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤0.1 | نعم | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 34 |
| 7 بوصة | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 56 |
| 9 بوصة | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤0.1 | نعم | 92 |
| 12 بوصة | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 160 |
| 14 بوصة | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 224 |
| 17 بوصة | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 320 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 492 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 705 |
دلائل الميزات
1. نظام جاهز للتثبيت مع ترس مدمج ودودة ، يسهل دمجه في التطبيقات الحالية
2. انخفاض تكاليف الصيانة
3. الحزم المدمجة للتركيبات الموفرة للمساحة
4. متوفر بحواف لجميع المحركات الكهربائية القياسية والمحركات الهيدروليكية
5. دودة مدفوعة
6. IP66 درجة الختم
7. يسمح البناء المعياري بإجراء تعديلات سريعة للغاية
8. العمر الطويل للإسكان الذي يغلق التروس بالكامل (خزان الشحوم ، الحماية من التلوث والاتصال)
9. الحمولة القصوى في تصميم مضغوط
تعليمات التثبيت - تركيبة
1. التثبيت الأفقي والتركيب العمودي.
2. يمكن لمحركات السحب المنفصلة المفردة تحقيق أنظمة قيادة الدوران ذات المحور المزدوج.
3. يمكن لمحرك الدوران المزدوج أن يحقق أنظمة قيادة الدوران ذات المحور المزدوج.
4. محرك دوران واحد مع مشغل خطي واحد يمكنه أيضًا تحقيق محركات الدوران ذات المحور المزدوج.
