تفاصيل المنتج:
|
| نموذج: | معدات الدوران VE9 | قفل ذاتي: | نعم |
|---|---|---|---|
| الشهادات: | ISO9001 ، م | دورة العمل: | 30 سنه |
| مادة: | 50 مليون ، 42 كرمو | تطبيق: | نظام تتبع الطاقة الشمسية أحادي المحور |
| اللون: | كما طلب | صحة: | 0.15 درجة |
| إبراز: | محرك الدوران الهيدروليكي ذاتي القفل IP66,محرك الدوران العمودي 50Mn 42CrMo,محرك الدوران الهيدروليكي 50Mn 42CrMo |
||

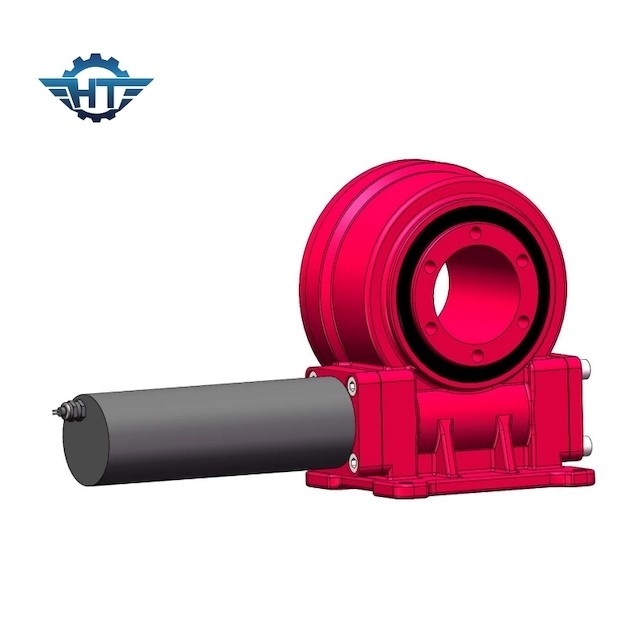

IP66 ذاتي القفل 9 بوصات محرك الدوران العمودي لنظام تتبع الطاقة الشمسية بمحور واحد
وصف محرك الدوران
تم تصميم محركات الأقراص الكبيرة المثبتة الرأسية IP66 خصيصًا لأنظمة تتبع الطاقة الشمسية التي تتطلب تتبع المحور الأفقي.يسمح الدوران الدقيق لمحرك الدوران العمودي للآلية بالتتبع بشكل مثالي.يتم تصنيع هذا النوع من محرك حلقة الدوران العمودي باستخدام أحدث التقنيات التي تتضمن آلية الساعة الرملية.
يتم تثبيت محرك الدوران العمودي بشكل عام بشكل عمودي على الأرض ويستخدم على نطاق واسع في العديد من مشاريع توليد الطاقة الكهروضوئية ، مثل توليد الطاقة في الحوض الصغير ، ونظام التتبع الشمسي أحادي المحور ، ونظام التتبع الشمسي المائل.محرك الدوران سلسلة PE (VE عالي الدقة) ذو دقة عالية ، وعادة ما يكون هذا النموذج مع مبيت مغلق ، ويمكنه منع دخول الغبار والماء إلى الداخل.إذا كان العميل ينوي استخدام الألواح الشمسية ، فيمكنه التعامل مع مساحة الألواح الشمسية 18-30.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
يتميز استخدام جهاز محرك دوار ذو حمولة كبيرة وفعال من حيث التكلفة وهيكل الربط الميكانيكي بمزايا التكلفة المنخفضة والموثوقية العالية.تنطبق على مناطق خطوط العرض المتوسطة ، يمكن تحسين كفاءة توليد الطاقة بشكل فعال بأكثر من 25٪.تم اعتماد مبدأ تعقب الحلقة المغلقة الذي يجمع بين الخوارزميات الفلكية وأجهزة الاستشعار لتحسين دقة التتبع بشكل فعال.تستخدم الأجزاء الدوارة الرئيسية محامل مادة البوليمر ، والتي تتميز بمقاومة الرياح والرمل ولا تحتاج إلى صيانة.لديها أوضاع تشغيل مختلفة مثل يوم ممطر ، ووضع يوم ثلجي ، وحماية قوية من الرياح ، وما إلى ذلك ، لحماية سلامة واستقرار القوس.قدرة النظام وزاويته مرنة وقابلة للتكيف مع متطلبات التضاريس المختلفة.
