تفاصيل المنتج:
|
| نموذج: | دودة ودودة جير | اكتب: | عمودي IP66 |
|---|---|---|---|
| نسبة والعتاد: | 61: 1 | تطبيق: | طاقة شمسية |
| محرك: | محرك كهربائي | اتصال الأسنان: | متعدد الأسنان |
| دقة: | 0.15 درجة | خدمة صانعي القطع الاصلية: | نعم |
| إبراز: | محرك الدوران أحادي المحور VE9,علبة التروس ذات المحور المفرد OEM,محرك التروس الدودي OEM |
||

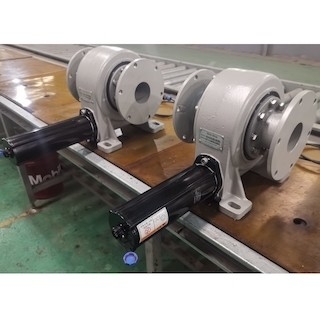

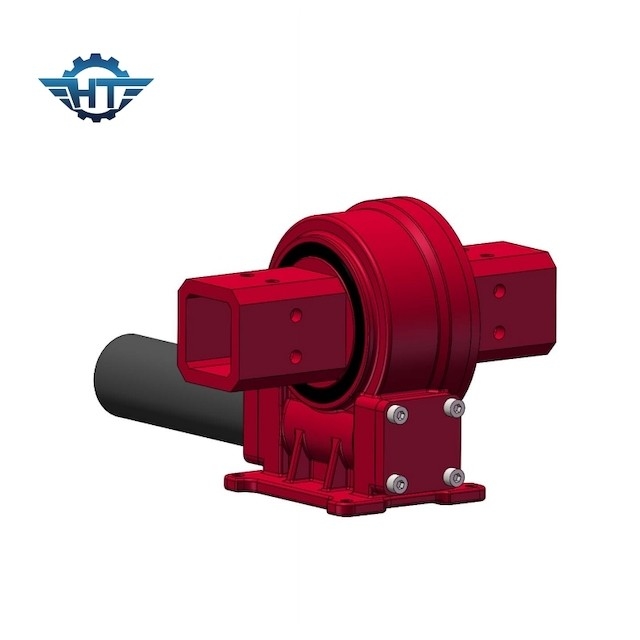

علبة التروس ذات المحور المفرد VE9 مع حجم أنبوب مخصص للطاقة الشمسية
وصف محرك الدوران الذاتي القفل
يتميز محرك الدوران الذاتي القفل بمعدات دودية متعددة الأسنان ، لا حاجة للفرامل داخل السائقين.سيؤدي ذلك إلى تحسين سلامة نظام التتبع الشمسي.
تحتوي محركات الدوران على العديد من الأنواع مثل النوع المغلق ، ونوع السكن المفتوح ، والنوع الرأسي ، ونوع المحور المزدوج ، والنوع عالي الدقة ، ونوع محرك الدودة وما إلى ذلك. النوع الدودي ذو الساعة الرملية المغلقة هو الأكثر شيوعًا في تطبيق نظام التتبع الشمسي.يعتمد محرك الدوران على هيكل الترس الدودي والديدان مع عزم دوران عزم إمالة قوي ووظيفة قفل ذاتي ثابت.تم تصميم سطح ملامس متعدد الأسنان خصيصًا للقيادة ذات الأحمال العالية.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
نظام التتبع الشمسي
يعد نظام التعقب الشمسي جزءًا مهمًا جدًا من محطة الطاقة الكهروضوئية.إنها تحمل الجسم الرئيسي لتوليد الطاقة لمحطة الطاقة الكهروضوئية.إذا كان التصميم غير معقول ، يقع حادث في مناخ الكارثة ، ويكون التأثير على محطة الطاقة قاتلاً.لذلك ، في عملية التصميم ، من المهم بشكل خاص اختيار جهاز محرك دوار مناسب.ستحدد تقنيتنا أخيرًا جهاز محرك الدوران المناسب وفقًا لظروف العمل التي يوفرها العميل ، وتصميم ترتيب المكونات ، وتجربة تطبيقات المشروع السابقة ، مع مراعاة العوامل المختلفة بشكل شامل.
