تفاصيل المنتج:
|
| نموذج: | دقة عالية 3 بوصات | نسبة والعتاد: | 31: 1 |
|---|---|---|---|
| كفاءة: | 40٪ | دقة: | 0.05 درجة |
| محرك: | محركات كهربائية ، نيما ، مؤازرة | طريقة التثبيت: | تثبيت عمودي |
| تطبيق: | عاكسات مكافئ مركزة | اللون: | كما طلب |
| إبراز: | محرك انعطاف كهربائي عاكس مكافئ,محرك دوران كهربائي بدرجة 0.05 درجة,محرك دوران شمسي بدرجة 0.05 درجة |
||

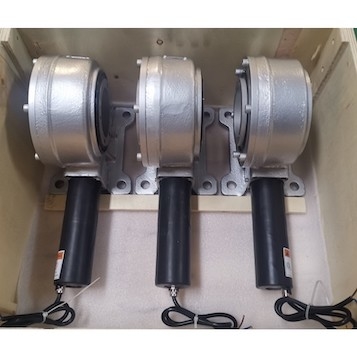

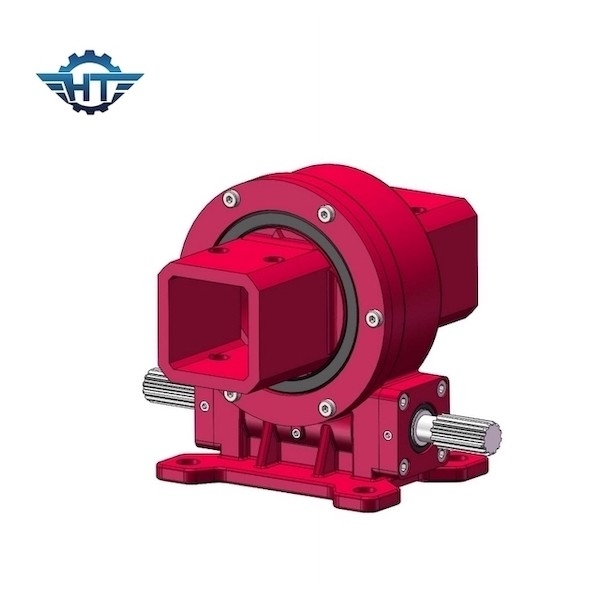

محرك دوران للطاقة الشمسية عالي الدقة 3 بوصات للعاكسات المكافئة المركزة
وصف محرك الدوران عالي الدقة
يمكن تطبيق محرك الدوران العمودي 5 بوصات بدقة عالية في محطات توليد الطاقة ذات الأحواض المكافئة (PTPP).إنه نوع من محطات الطاقة الحرارية المطورة التي يمكنها توليد الكهرباء عن طريق تجميع حرارة الشمس إلى سائل درجة الحرارة العالية.
يتكون القطع المكافئ من خلال محطات توليد الطاقة من: عاكسات مكافئة (مرايا) ، وأنبوب استقبال ، وهيكل دعم معدني ، ونظام تتبع يتضمن محركات الدوران ، وأجهزة الاستشعار ، وأدوات التحكم.تعد محركات الدوران هي الجزء الأساسي من وحدة التتبع.
معلمات أداء VE5
| نموذج: | محرك الدوران العمودي 5 بوصة |
| عزم الدوران الناتج المقدر: | 962 نيوتن |
| إمالة عزم الدوران: | 5000 نيوتن |
| الحمل المحوري: | 16 كيلو نيوتن |
| تحميل شعاعي: | 27 كيلو نيوتن |
| عقد العزم: | 30 كيلو نيوتن متر |
| كفاءة: | 40٪ |
| دقة: | 0.15 درجة |
| القفل الذاتي: | نعم |
| وزن: | 18 كجم |
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
نظام Fresnel CSP
يتم تشغيل نظام Fresnel الضوئي الحراري من خلال وحدة التتبع في النظام ، والتي تتضمن جهاز محرك دوار باعتباره جوهر وحدة التتبع ، ويتم وضع المرآة والمجمع الخطي في اتجاه الشمال والجنوب.الحصول على أقصى قدر من الحرارة الشمسية.
