تفاصيل المنتج:
|
| اكتب: | مخفض دودة VE9 | مادة: | 42CRMN أو 50 مليون |
|---|---|---|---|
| تطبيق: | طاقة شمسية | فترة الضمان: | 10 سنوات |
| اللون: | الزبون مطلوب | بحجم: | 3 بوصات إلى 25 بوصة |
| فئة IP: | IP66 | ميزة: | عكس القفل الذاتي |
| إبراز: | محرك الدوران العمودي المغلق VE9,محرك الدوران العمودي المائل,محرك تعقب الطاقة الشمسية VE9 المغلق |
||

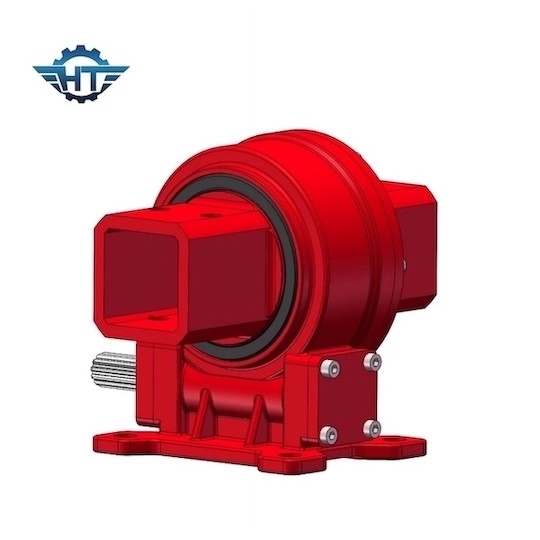

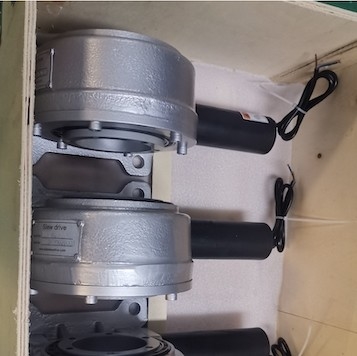

جهاز التعقب الشمسي العمودي المغلق VE9 محرك مع محرك كهربائي للطاقة الشمسية
وصف محرك الدوران الكهربائي للطاقة الشمسية
نظام تتبع محرك الدوران الشمسي الكهربائي هو نظام وحدة تحكم ميكانيكي وإلكتروني يعمل على تحسين استخدام ضوء الشمس في توليد الطاقة الكهروضوئية والحرارية الضوئية لتحقيق كفاءة تحويل كهروضوئية محسنة.وهي تشمل: محركات كبيرة ، محركات (تيار مستمر ، محرك متدرج ، مؤازر ، محركات كوكبية التروس ، محركات قضيب الدفع ، إلخ) ، تروس دودية ، أنظمة استشعار ، إلخ.
درجة الحرارة المحيطة:
نطاق درجة حرارة العمل لمحرك التروس الدودي: -40 ℃ ~ + 80 ℃.
إن قيمة الكفاءة الميكانيكية التي يوفرها زوج محرك الترس الدودي هي قيمة متوسطة أو قيمة مرجعية ، وهي مناسبة للتزييت الجيد ، وتحت معدل عزم الدوران والسرعة.يمكن زيادة الكفاءة الميكانيكية عن طريق زيادة سرعة انزلاق سطح السن ، أو زيادة زاوية اللولب أو زيادة خشونة منحدر الدودة.
تشحيم:
قبل مغادرة المصنع ، يتم حقن الشحم المقابل في سطح السن ، المحمل والمسار المائي لمحرك التروس الدوارة لضمان التشغيل الطبيعي للعتاد الدودي وزوج محرك الدودة.يعد الحقن المنتظم للشحم ضروريًا للتأكد من أن الشحوم المضافة متوافقة تمامًا مع الشحوم الأصلية.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
1. ربط محور واحد مسطح
2. ربط محور واحد مائل
3. وحدة أحادية المحور مائلة
4. نظام التتبع الشمسي ثنائي المحور
