تفاصيل المنتج:
|
| نموذج: | VE7 | نسبة والعتاد: | 57: 1 |
|---|---|---|---|
| تطبيق: | نظام التتبع المتصاعد | عزم الدوران الناتج المقدر: | 7344 نيوتن |
| عقد العزم: | 60000 نيوتن | إمالة عزم الدوران: | 10000 نيوتن |
| كفاءة: | 40٪ | اللون القياسي: | راؤول 9006 |
| إبراز: | محرك الدوران الكهربائي العمودي VE7,محرك الدوران الكهربائي 10000 نيوتن متر,محرك 10000 نيوتن متر |
||

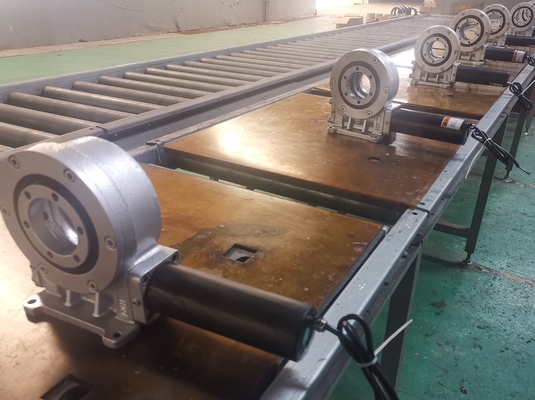

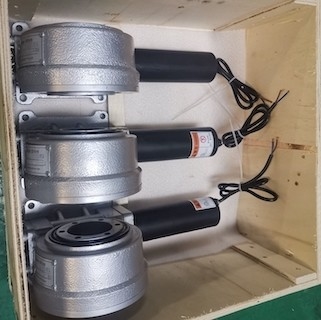

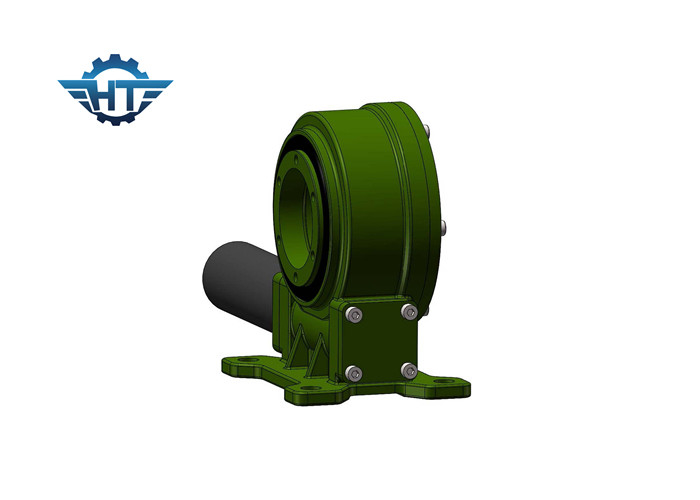

محرك VE7 العمودي والعتاد العمودي مع محركات تروس كهربائية 24VDC لتتبع الطاقة الشمسية
وصف محرك الدوران والعتاد الدودي
وحدة محرك الدوران والعتاد الدودي عبارة عن وحدة مدمجة تتكون من ترس دوران وقاعدة ودودة.توفر هذه الوحدة مزايا ترس الدوران والدودة في وحدة واحدة.
يتم تثبيت محركات الأقراص العمودية أحادية المحور عموديًا ، وهي مصممة خصيصًا لأنظمة تتبع الطاقة الشمسية أحادية المحور المسطحة التي تتطلب تتبع اتجاه الشمس من الشرق إلى الغرب.يسمح الدوران الدقيق لمحرك الدوران العمودي للآلية بالتتبع بشكل مثالي.يتم تصنيع هذا النوع من محرك الدوران العمودي باستخدام أحدث التقنيات التي تتضمن آلية الساعة الرملية.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
خدمات مخصصة
سوف يدخل الرمل إلى المعدات عن طريق البثق ، وسوف تدخل الرمال بسهولة في المنتجات ذات أداء الختم الضعيف.لذلك ، بالنسبة لظروف العمل القاسية ، مثل المطر الأقل والعواصف الرملية الغزيرة ، فإن منتجاتنا ستتبنى أختام متعددة ، بالإضافة إلى الأختام العادية ، سيتم إضافة أختام ميكانيكية.
بالإضافة إلى ذلك ، في حالة انخفاض درجة الحرارة والاختلاف الكبير في درجات الحرارة بين النهار والليل ، فإن الاختلاف الكبير في درجات الحرارة بين النهار والليل سيؤدي إلى تكثيف الهواء وتكثيف قطرات الماء ليلاً بعد تسخينه وتمدده.في هذه الحالة ، يتم أيضًا اعتبار قابلية الانتفاخ للمنتج بالإضافة إلى الضيق.لذلك ، يجب اتخاذ تدابير في التصميم وعملية التصنيع لتجنب الصدأ.
في بعض الأماكن ، يمكن أن تصل درجة الحرارة إلى 40 درجة مئوية تحت الصفر عندما تكون درجة الحرارة منخفضة ، ويمكن أن تصل درجة الحرارة القصوى في درجات الحرارة المرتفعة إلى حوالي 50 درجة مئوية فوق الصفر (في هذا الوقت ، تكون درجة حرارة التشغيل للمخفض أعلى).للحفاظ على عمل المخفض بشكل طبيعي ، خاصة في ظروف البرودة الشديدة ، يجب ضمان التزليق.لذلك ، يمكن لزيت التشحيم بتقنية درجة الحرارة الواسعة أن يتكيف بشكل عام مع درجة الحرارة المنخفضة من -40 إلى 60 درجة مئوية تحت الصفر ، ويمكن أن يتحمل درجة حرارة عالية تصل إلى 80 درجة مئوية تحت الصفر أو حتى أكثر من 100 درجة مئوية.
يمكن أن يكون لإشعاع ضوء الشمس تأثيرات معينة على المنتج ، مثل تقادم المطاط.يمكن حل هذه المشكلة باستخدام موانع تسرب ميكانيكية لتجنب تعرض المكونات الأساسية لأشعة الشمس لفترة طويلة.
